特徴

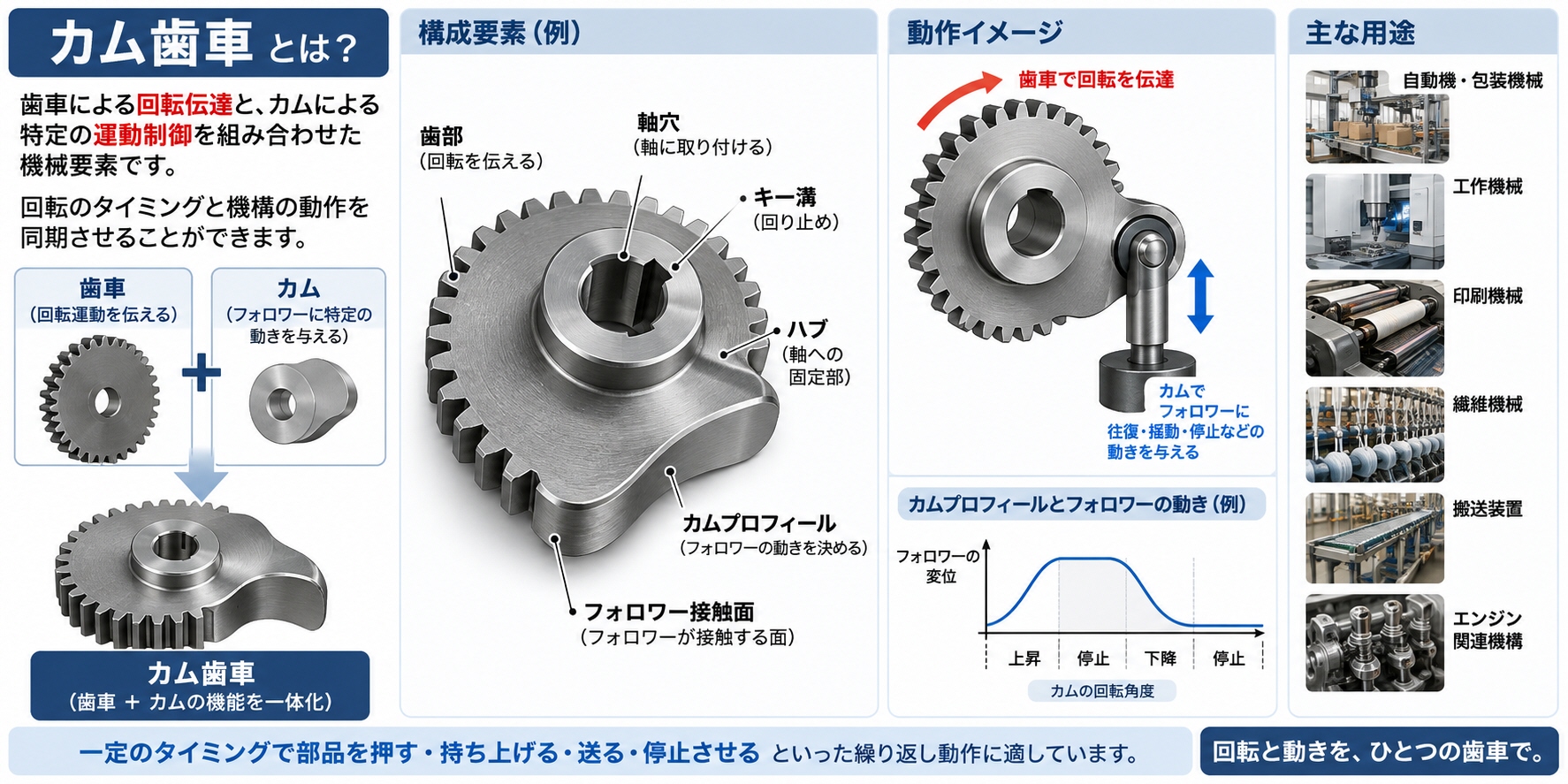

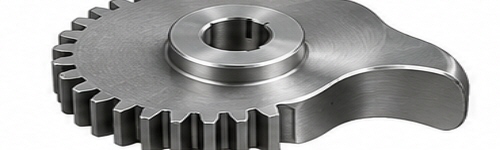

カム歯車（カムギア、カム機構）は、回転運動を往復運動・揺動運動・間欠運動などへ変換し、機械の動きを狙いどおりに制御するための重要な機械要素です。一般的な歯車が一定の速度比で回転を伝えるのに対し、カム機構はカムの輪郭形状によって、動くタイミング・移動量・速度・加減速を細かく設計できる点が大きな特徴です。例えば自動車エンジンでは、カムシャフトがバルブの開閉時期やリフト量を管理し、燃焼効率や出力特性に影響を与えます。

カムギアは、カムシャフトとクランクシャフトなどの回転位相を正確に同期させる役割を担います。歯車方式はチェーンやベルト方式に比べて滑りが少なく、位置決め精度や耐久性を重視する機械に適しています。一方で、歯面の摩耗、バックラッシ、潤滑不足、組付け誤差は、作動精度や騒音、振動の原因になります。

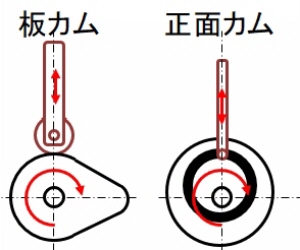

カム機構には、板カム、円筒カム、溝カム、偏心カムなどがあり、工作機械、包装機械、搬送装置、印刷機、繊維機械、産業用ロボットなど幅広い分野で活用されています。目的に応じたカム曲線の設計と高精度な加工・組立により、滑らかで再現性の高い自動運転を実現できることが、カム歯車・カム機構の大きな強みです。

・形状の多様性: カムの形状は多岐にわたり、円形、楕円形、ハート形などがあります。形状により、運動パターンが決まります。

・精密な制御: カム機構は、運動のタイミングや量を精密に制御できるため、複雑な動作を実現できます。

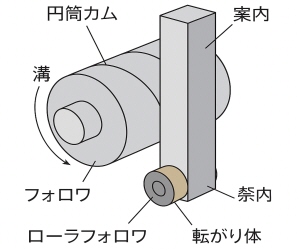

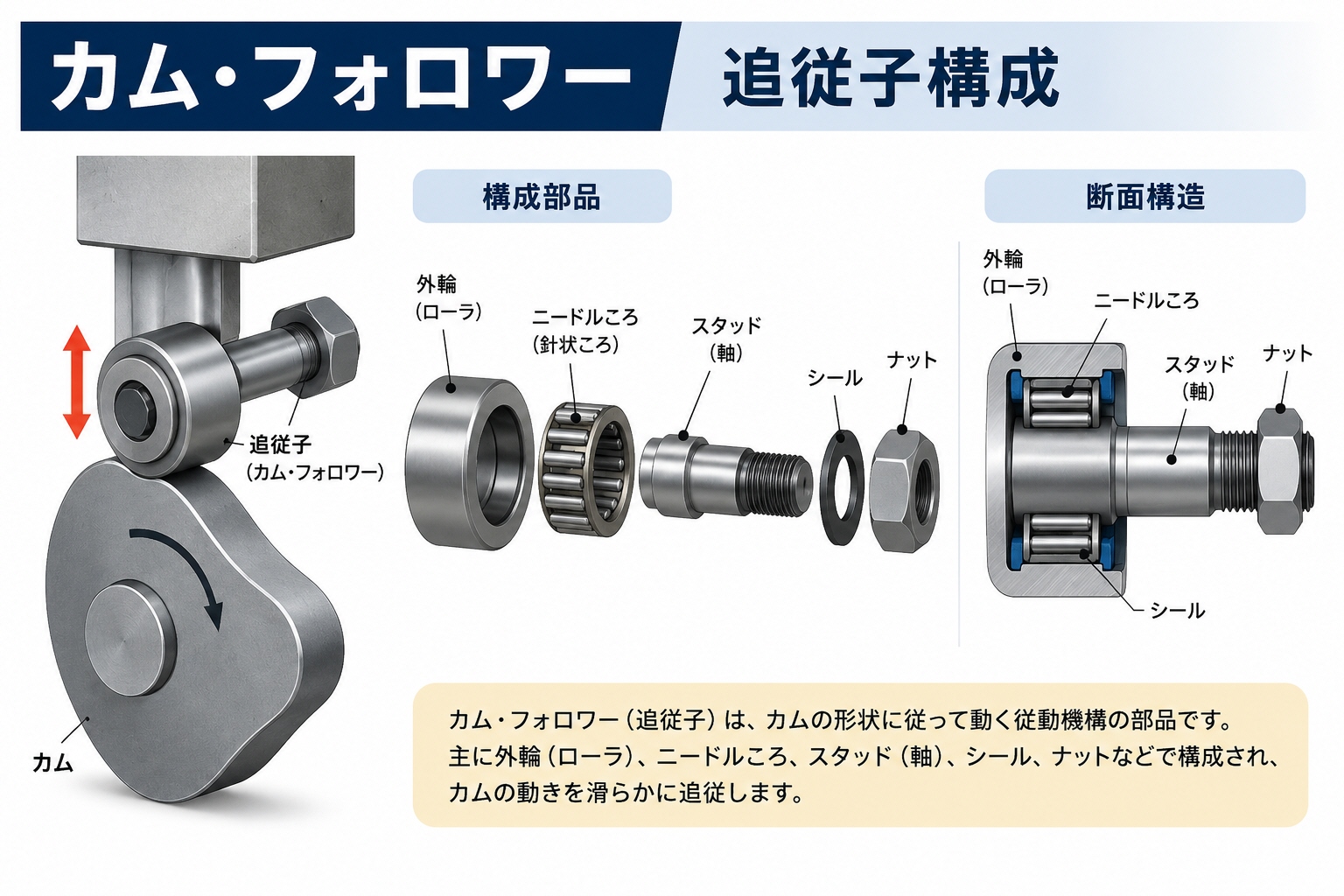

・高い剛性: カムとフォロワーは直接接触するため、高い剛性が要求されます。

用途

カム歯車（カムギア、カム機構）は、回転運動を決められたタイミングで往復運動・揺動運動・間欠運動へ変換する機械要素として、幅広い装置に使用されています。代表例は自動車エンジンで、クランクシャフトの回転をカムギアを介してカムシャフトへ伝え、吸気バルブや排気バルブを正確な時期に開閉します。エンジン性能、燃費、排出ガス、静粛性にも関わる重要な機構です。

産業機械では、包装機械、食品製造機械、印刷機、繊維機械、組立装置、搬送装置などで活用されます。たとえば包装機では、フィルムの送り、製品の押し出し、箱詰め、シール、カットなど複数の動作を一定の順番で連続させるためにカム機構が使われます。センサーやモーター制御だけでは再現しにくい、滑らかで機械的に同期した動きを実現できる点が強みです。

また、工作機械の送り装置や自動工具交換装置、プレス機械、医療機器、事務機器、玩具、時計などにもカム機構は採用されています。一定の回転から複雑な動作パターンを生み出せるため、省力化、自動化、繰り返し精度の向上に役立ちます。特に高速で同じ動作を繰り返す設備では、カムギアとカム機構が安定した生産性を支える重要な役割を果たしています。

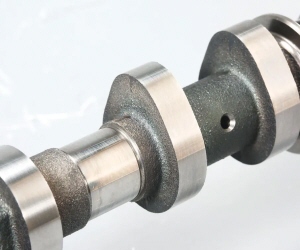

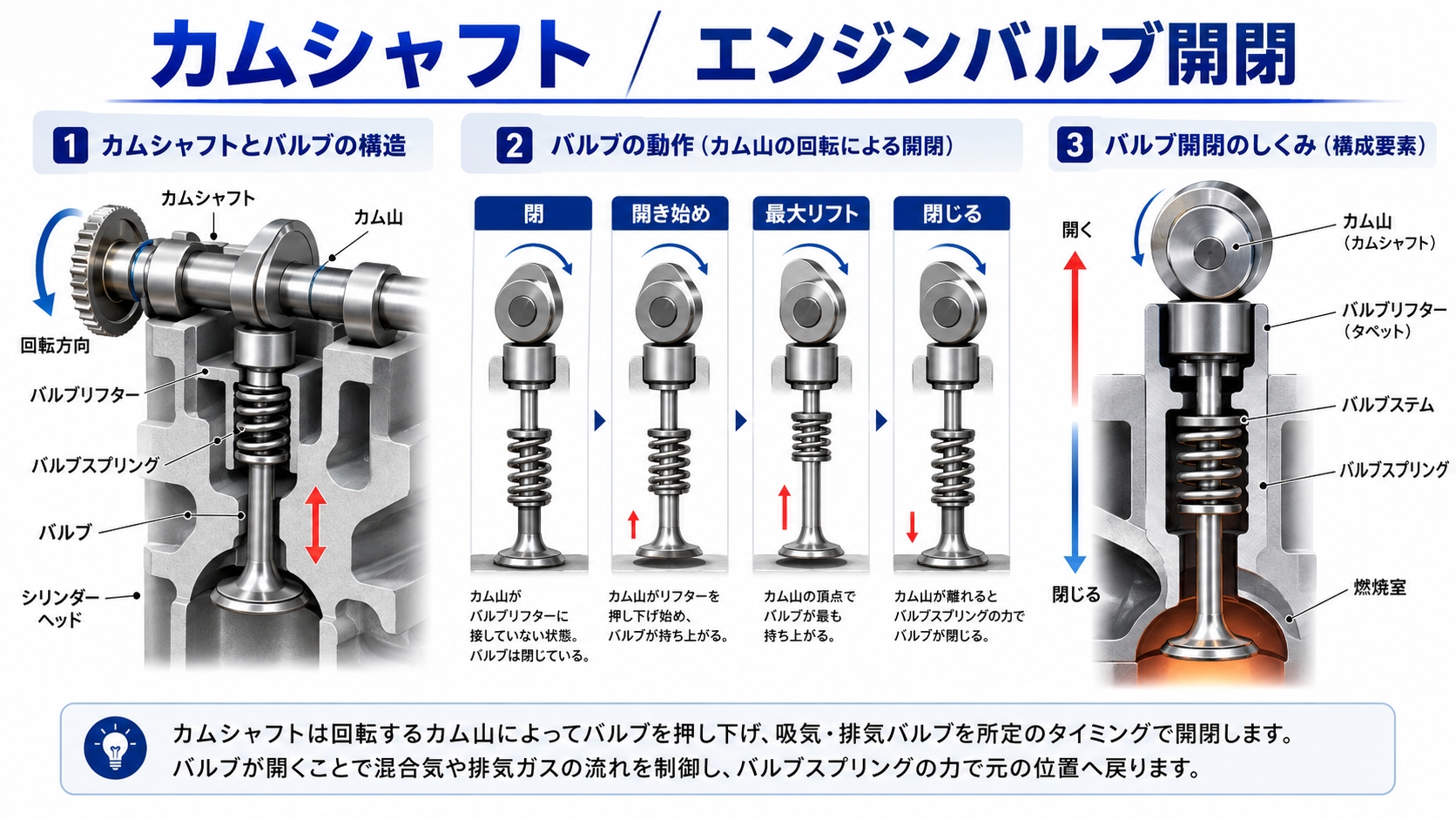

・自動車エンジン: カムシャフトは、エンジンのバルブを開閉するために使われます。これにより、エンジンの吸気および排気のタイミングを制御します。

・工作機械: CNCマシンや自動機械でのツールの動作制御に使用されます。

・時計: 機械式時計の内部で、正確な時間を刻むためのメカニズムの一部として使用されます。

・印刷機: 印刷プロセスにおいて、用紙の位置決めやインクの供給を制御するために使われます。

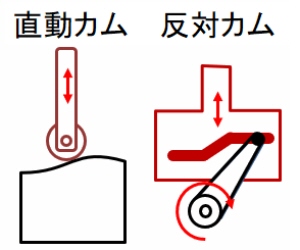

カムの種類

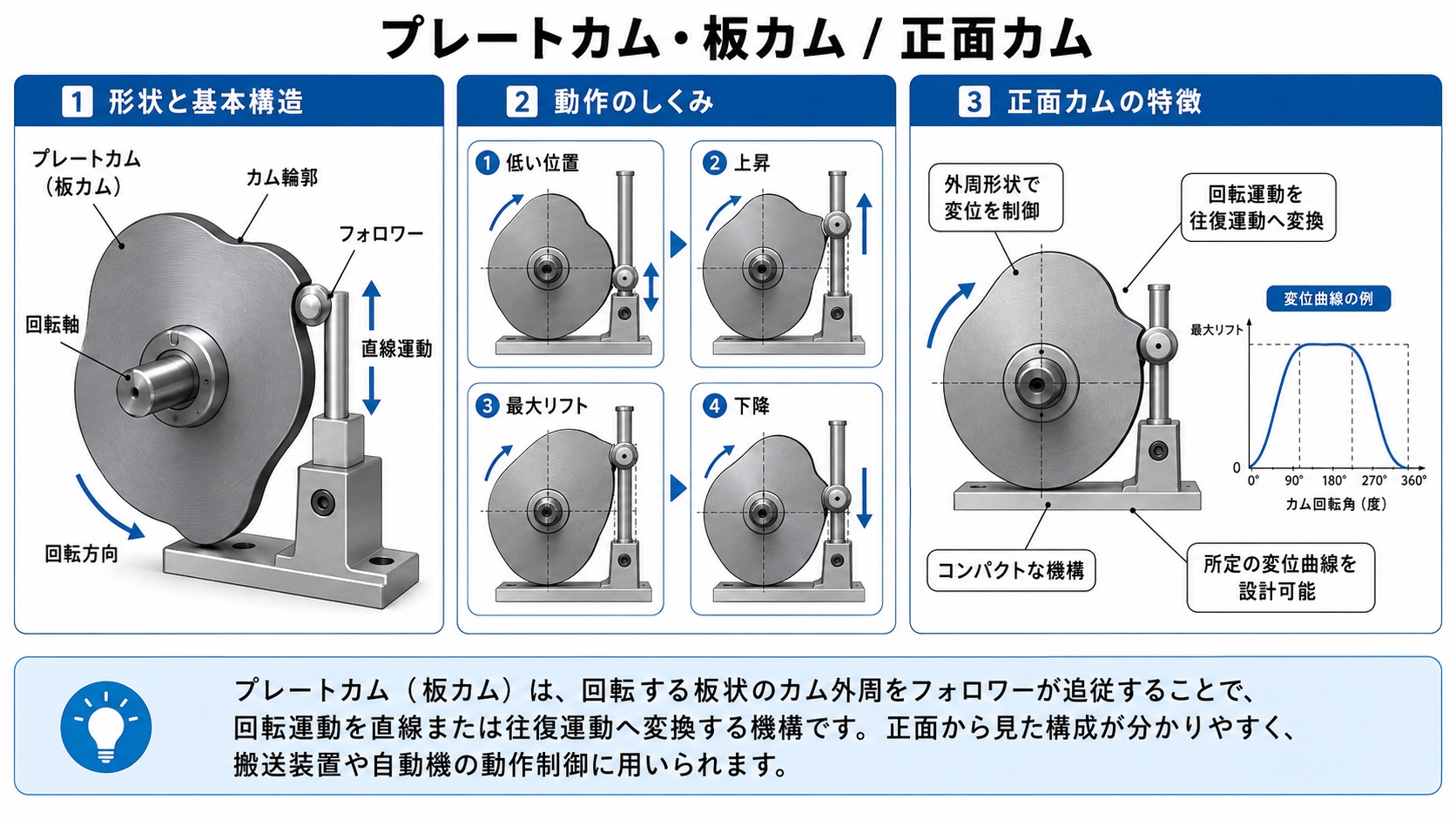

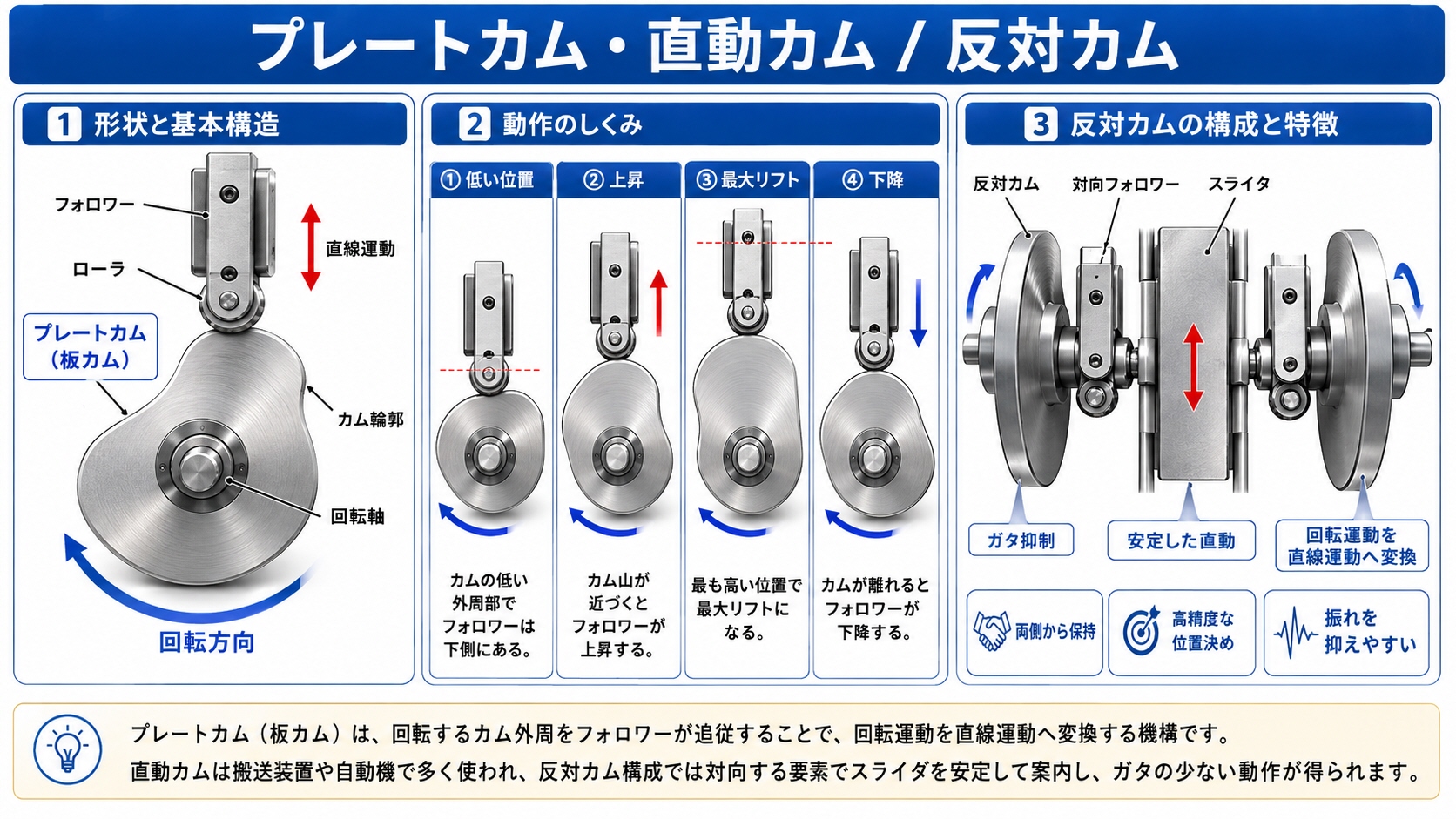

・プレートカム: 平板状のカムで、フォロワーがその輪郭に沿って動きます。

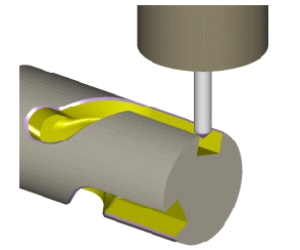

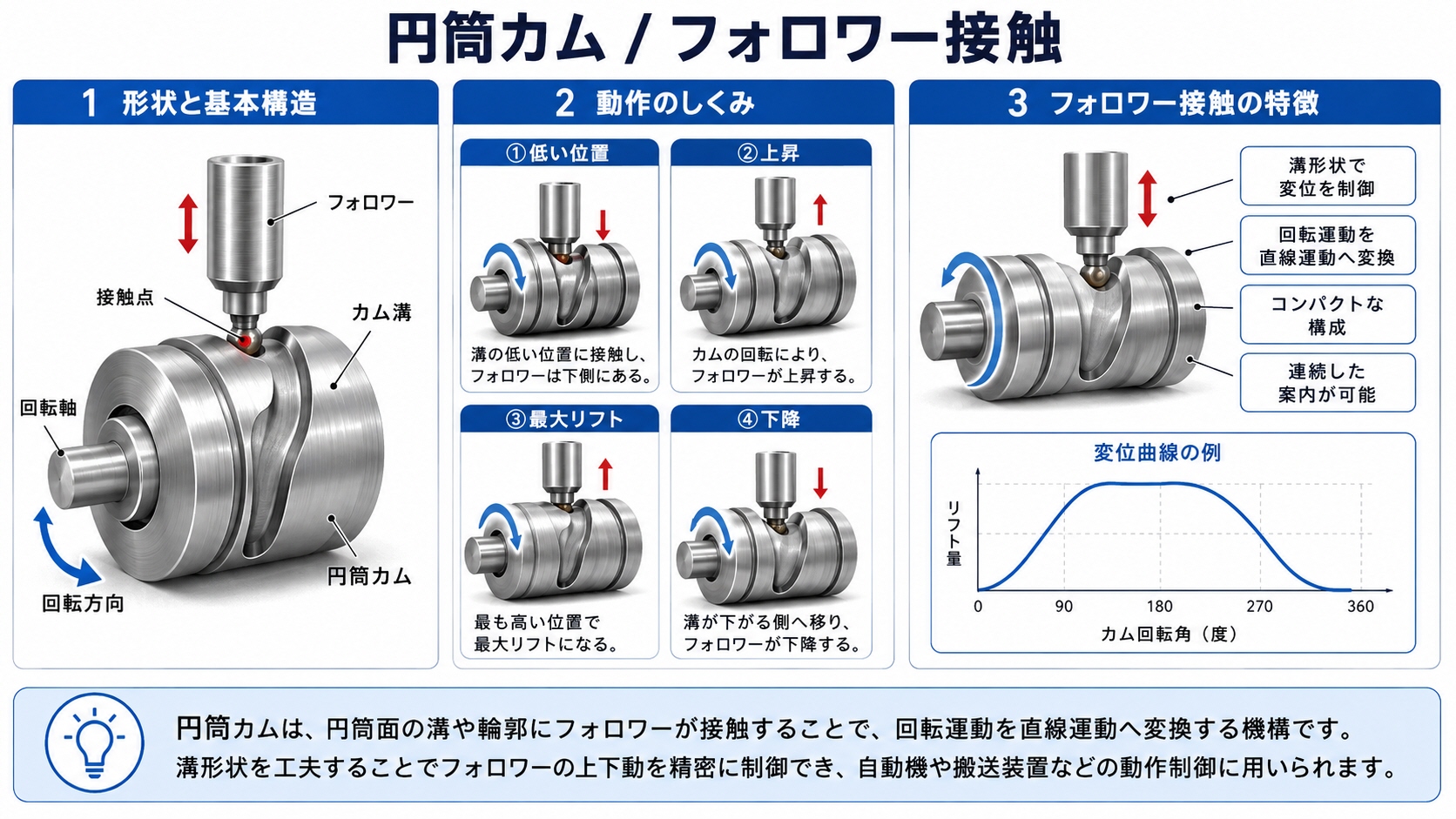

・円筒カム: 円筒状のカムで、フォロワーが円筒の表面に沿って動きます。

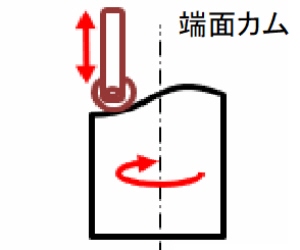

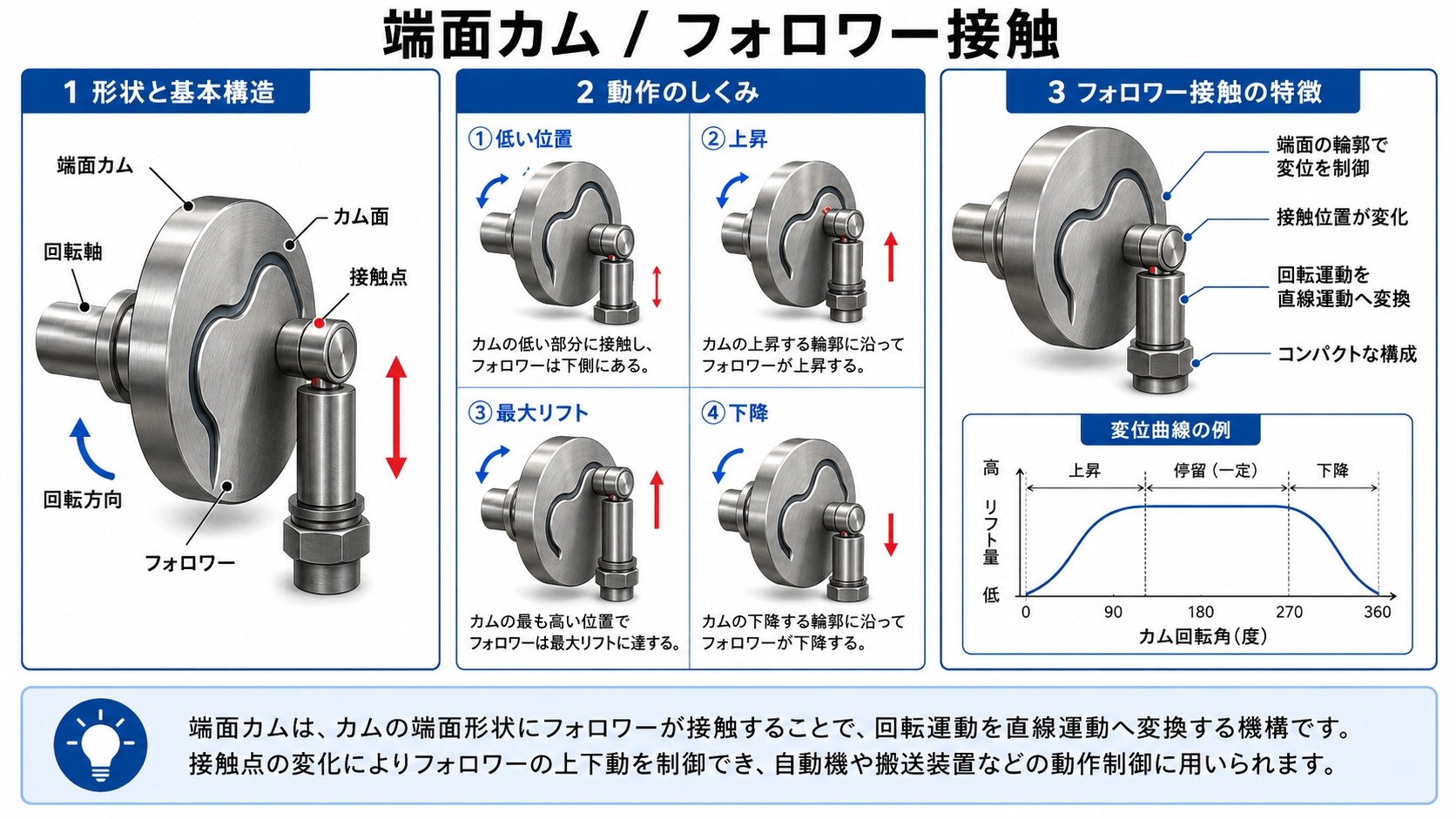

・端面カム: カムの端面にフォロワーが接触して動きます。

カム歯車は、機械設計において非常に重要な役割を果たし、様々な産業で広く使用されています。
