事例紹介

＜順送プレス製品のリバースエンジニアリング＞量産試作金型でプレスした温間順送複合プレス加工製品の現物をスキャンからＣＡＤ
データを作成、成形シミュレーションなどの解析に利用。しわや割れなどの不具合を調べる。複雑な形状のため，形状評価の課題解決

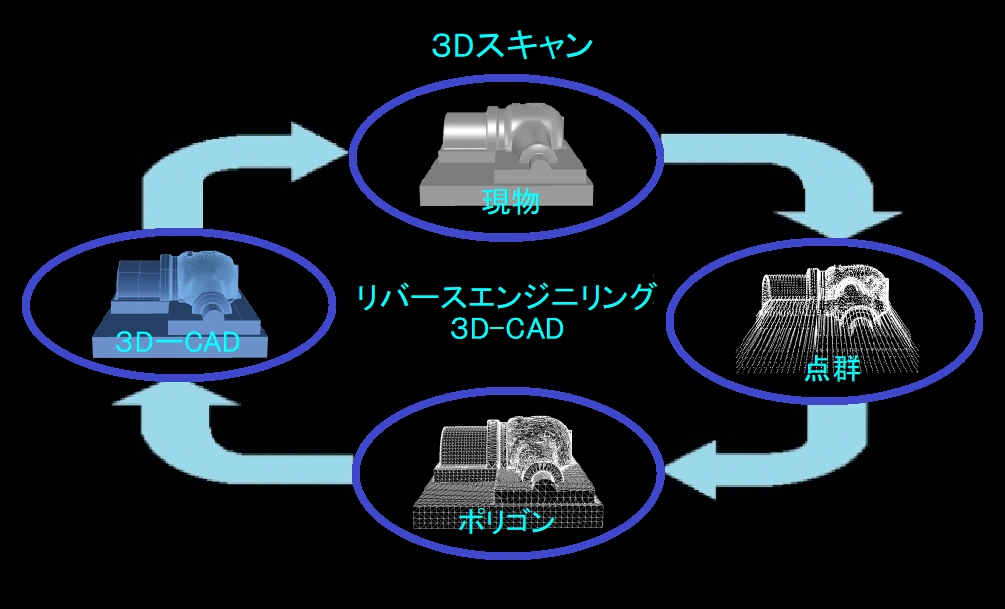

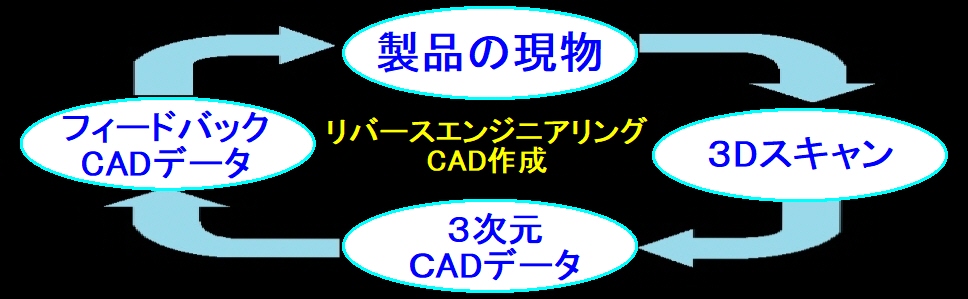

順送プレス製品を3Ｄスキャン⇒点群データ⇒ポリゴンデータ⇒点群との精度をリヤルタイムに確認しながらＣＡＤモデリング、完成

＜順送プレス＞

＜プレス金型のリバースエンジニアリング＞金型の補修・修正で溶接、肉盛り溶接、ろう付け補修やチュウニングで修正・調整された
金型をデータ化することにより、2番型、更新型利用できます。金型データを保存することにより海外工場の複製型が可能になります。
プレス金型3Ｄスキャン⇒点群データ⇒ポリゴンデータ⇒点群との精度をリヤルタイムに確認しながらＣＡＤモデリング⇒データ完成

＜インペラ羽根のリバースエンジニアリング＞インペラ羽根の現物形状をＣＡＤ化、有限要素法による振動解析と遠心力による応力
解析等の解析に利用。羽根の回転で軸を中心にブレずに回転することを確認。重量バランス均等解析。流体と軸動力とのエネルギー
インペラ羽根をスキャン⇒点群データ⇒ポリゴンデータ⇒点群との精度をリヤルタイムに確認しながらＣＡＤモデリング⇒データ完成

＜スマートフォンのリバースエンジニアリング＞筐体内部に隙間なく部品が詰るため、はめ込み部品のスペース確認。自然対流での熱
逃げシミュレーション解析。3Ｄ-ＣＡＤを用いた製品・設備の機構・筐体設計、冶具設計、構造、強度、評価等に利用されています。
インペラ羽根をスキャン⇒点群データ⇒ポリゴンデータ⇒点群との精度をリヤルタイムに確認しながらＣＡＤモデリング⇒データ完成

＜排気管のリバースエンジニアリング＞Ｘ線ＣＴスキャンで密封された排気管の内部・外部の形状データを採取、開発の先行検討 車両
全体予測を行うために解析プロセスに利用。排出ガスによる熱影響や低騒音化を向上させるための解析。実機での空燃比インバランス
排気管をＣＴスキャン⇒点群データ⇒ポリゴンデータ⇒点群との精度をリヤルタイムに確認しながらＣＡＤモデリング⇒データ完成

＜クレイモデルのリバースエンジニアリング＞デジタル全盛の時代の現在においてもデザイナーが思い描いたイメージを立体にするこ
とで、デザインの立体確認、使い勝手などさまざまな要素をアナログで検討できます。完全なデザインモデルの数値化及びＣＡＤ化
クレイモデルスキャン⇒点群データ⇒ポリゴンデータ⇒点群との精度をリヤルタイムに確認しながらＣＡＤモデリング⇒データ完成

■＜リバースエンジニアリングデータサービス提出フォーマット形式＞
■３次元CADサーフェスモデルデータ　IGES（汎用ＣＡＤソフトウェアで使用できます。）
■３次元CADソリッドモデルデータ　X_B　STEP（汎用ＣＡＤソフトウェアで使用できます。）
■３次元ポリゴンデータ　ＳＴＥＬ（３Ｄプリンターで使用できます。）

＜事例、次のページへ＞
