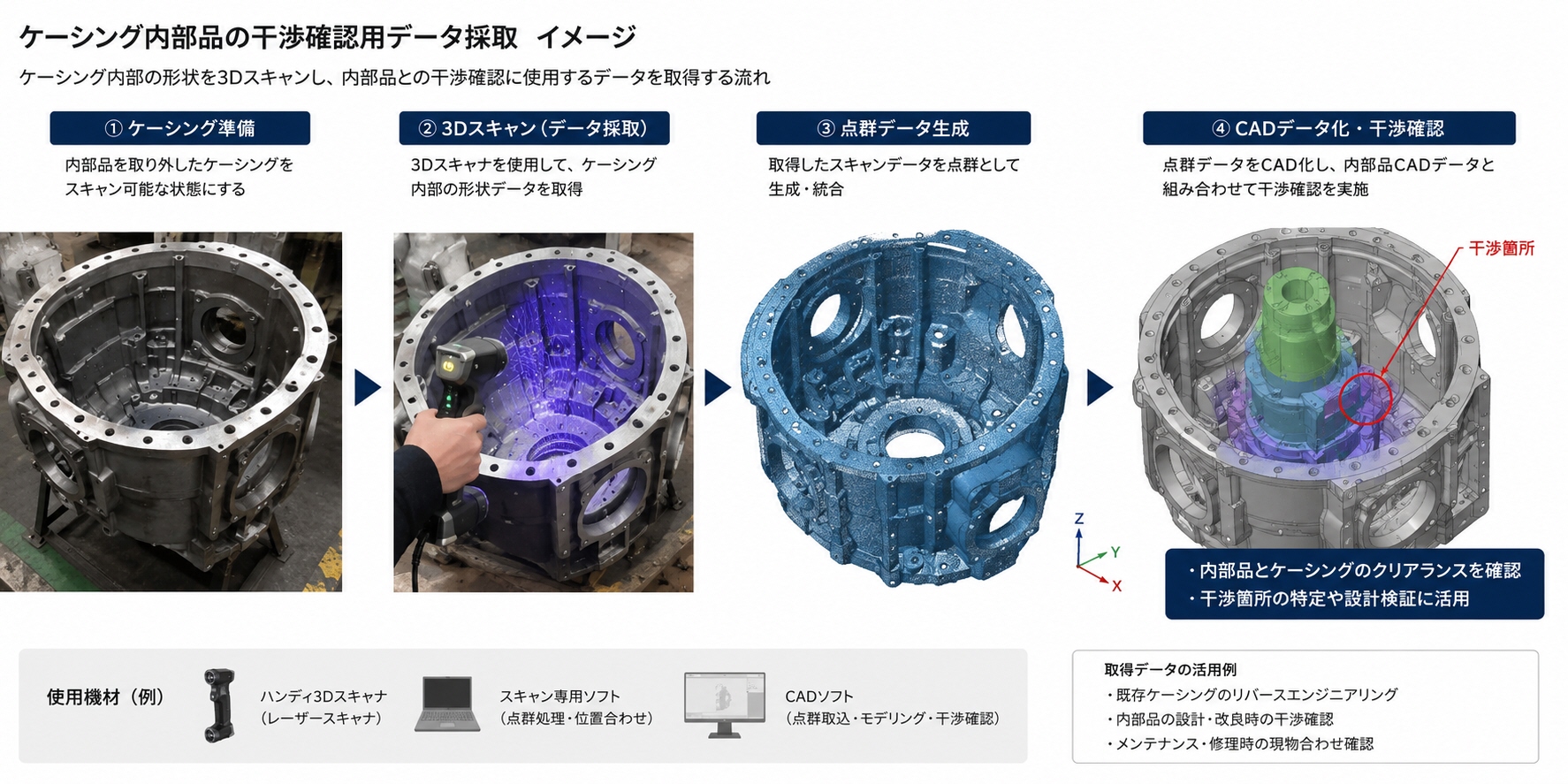

ケーシング内部品の干渉確認用データ採取

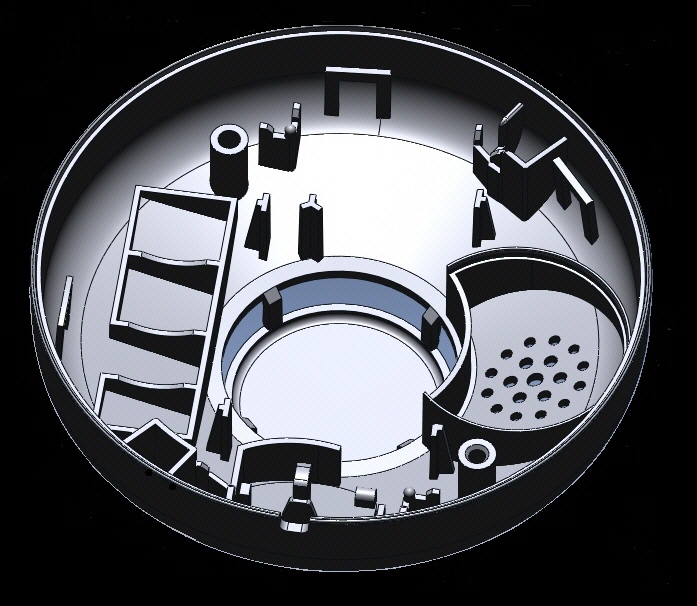

＜例＞ケーシングの３dスキャン

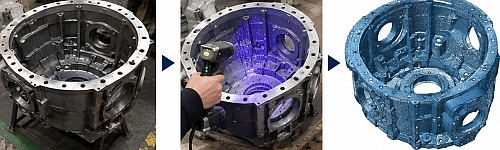

ケーシング内部に配置される部品の干渉確認では、現物を3Dスキャンして内部形状や取付位置を高精度な三次元データとして取得します。複雑な曲面、リブ、ボス、穴、段差、配管経路などを点群・ポリゴンデータとして記録し、必要に応じてCADモデルへ変換します。取得したケーシングデータに、モーター、ギア、軸受、配管、ブラケットなどの内部部品CADを配置することで、組立時の接触やクリアランス不足をデジタル上で確認できます。図面だけでは把握しにくい現物の変形、鋳造誤差、加工誤差も反映できるため、設計変更や部品配置の検討、組立性の改善、試作回数の削減に有効です。さらに、狭い箇所や可動部周辺の隙間を事前に確認することで、組立後の不具合防止や設計品質の向上につながります。
１，自動車部品ののケーシング:
自動車部品におけるケーシングは、エンジン、トランスミッション、モーター、ギア、電子制御機器などの内部部品を収納・保持し、外部環境から保護する重要な構造部品です。走行中の振動や衝撃、泥水、ほこり、油、熱などから内部機構を守るとともに、軸受やギアなどを正確な位置に保持する役割があります。また、放熱性、剛性、軽量化、気密性、防水性なども求められ、アルミ合金や鋳鉄、樹脂などが用途に応じて使用されます。設計では取付位置、肉厚、リブ、ボス、シール面、内部クリアランスなどを考慮することが重要です。現物を3DスキャンしてCAD化することで、内部部品との干渉確認、摩耗や変形の解析、補修部品の再製作、設計変更などにも活用できます。
2，コンピュータのケーシング:
コンピュータのケーシングは、マザーボード、電源、ストレージ、冷却ファン、グラフィックボードなどの内部部品を収納し、保護するための外装構造です。単に部品を覆うだけでなく、各部品の取付位置を保持し、振動や衝撃、ほこりなどから内部機器を守る役割があります。また、発熱するCPUやGPUなどを効率よく冷却するため、吸気口・排気口・ファン配置・内部空間を考慮したエアフロー設計も重要です。さらに、USB端子やスイッチ類の配置、配線スペース、メンテナンス性、拡張性なども設計時の重要な要素です。試作や既存製品の改良では、ケーシングを3Dスキャンして内部空間をデータ化し、搭載部品との干渉確認やクリアランス検討、設計変更、CADモデル作成などに活用できます。
3，石油・ガス掘削：
石油・ガス掘削におけるケーシングは、掘削した坑井の内部に挿入する鋼製の管で、坑壁の崩壊防止や地下水層・油層・ガス層の分離、圧力管理などに重要な役割を持ちます。掘削深度や地層条件に応じて複数径のケーシングを段階的に設置し、管と坑壁の間へセメントを充填して固定します。これにより地層間の流体移動を防ぎ、坑井の安定性と安全性を確保します。また、高温・高圧、腐食性ガス、地下水など厳しい環境にさらされるため、十分な強度や耐食性、接続部の気密性が求められます。設計時には地層圧力、掘削深度、温度、荷重などを考慮し、適切な材質、肉厚、管径を選定することが重要です。
4，電線およびケーブル:
電線およびケーブルにおけるケーシングは、導体や絶縁体を外部環境から保護し、安全性と耐久性を確保するための外装・保護構造です。用途に応じて樹脂、ゴム、金属などが使用され、摩耗、衝撃、圧力、振動、湿気、油、薬品、紫外線などから内部の電線を守ります。また、複数の電線をまとめて保持し、配線の整理や取り回しを容易にする役割もあります。工場設備、自動車、産業機械、建築設備、屋外配線などでは、使用温度、曲げ性能、耐候性、難燃性、耐油性などを考慮して適切な材料や構造を選定します。さらに、シールド構造を組み合わせることで電磁ノイズの影響を低減でき、安定した電力供給や信号伝送、設備の長期的な信頼性向上につながります。
5，飛行機のエンジン:
飛行機のエンジンは、高温・高圧・高速回転という非常に厳しい環境で使用されるため、さまざまな保護構造が採用されています。エンジン外周のナセルやカウリングは、内部機器を雨水、ほこり、異物、衝撃などから保護するとともに、空気抵抗を抑える役割を持ちます。また、内部では耐熱材料や遮熱構造によって燃焼部の高温から周辺部品を守り、潤滑油によって軸受や回転部の摩耗・焼付きも防止します。さらに、防火壁や消火装置、異常温度・振動・油圧を監視するセンサーを備え、トラブルの早期発見と拡大防止を図ります。これらの保護機能により、エンジンの耐久性と信頼性を維持し、安全な航空機運航につなげています。
ケーシングの役割は、その使用される競争に依存して違いますが、一般的に物理的な保護、安定化、または効率の向上を目的としています。
 |
