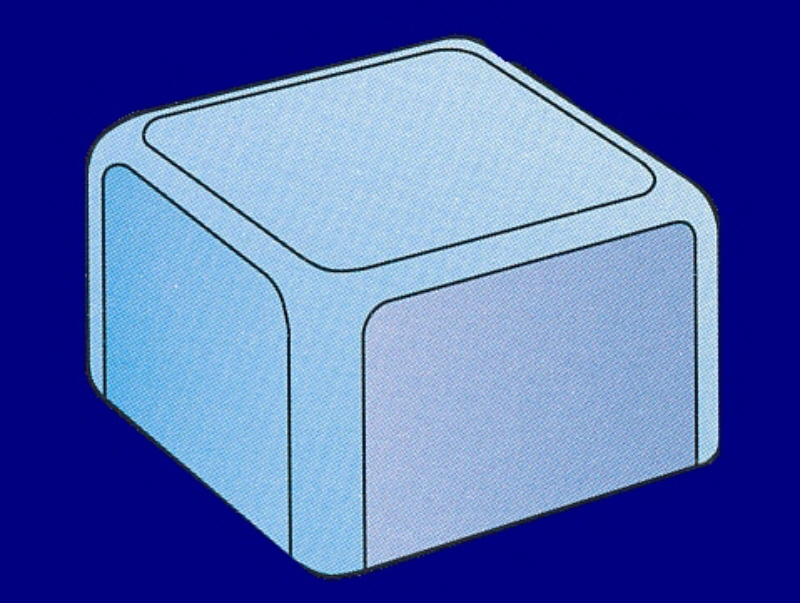

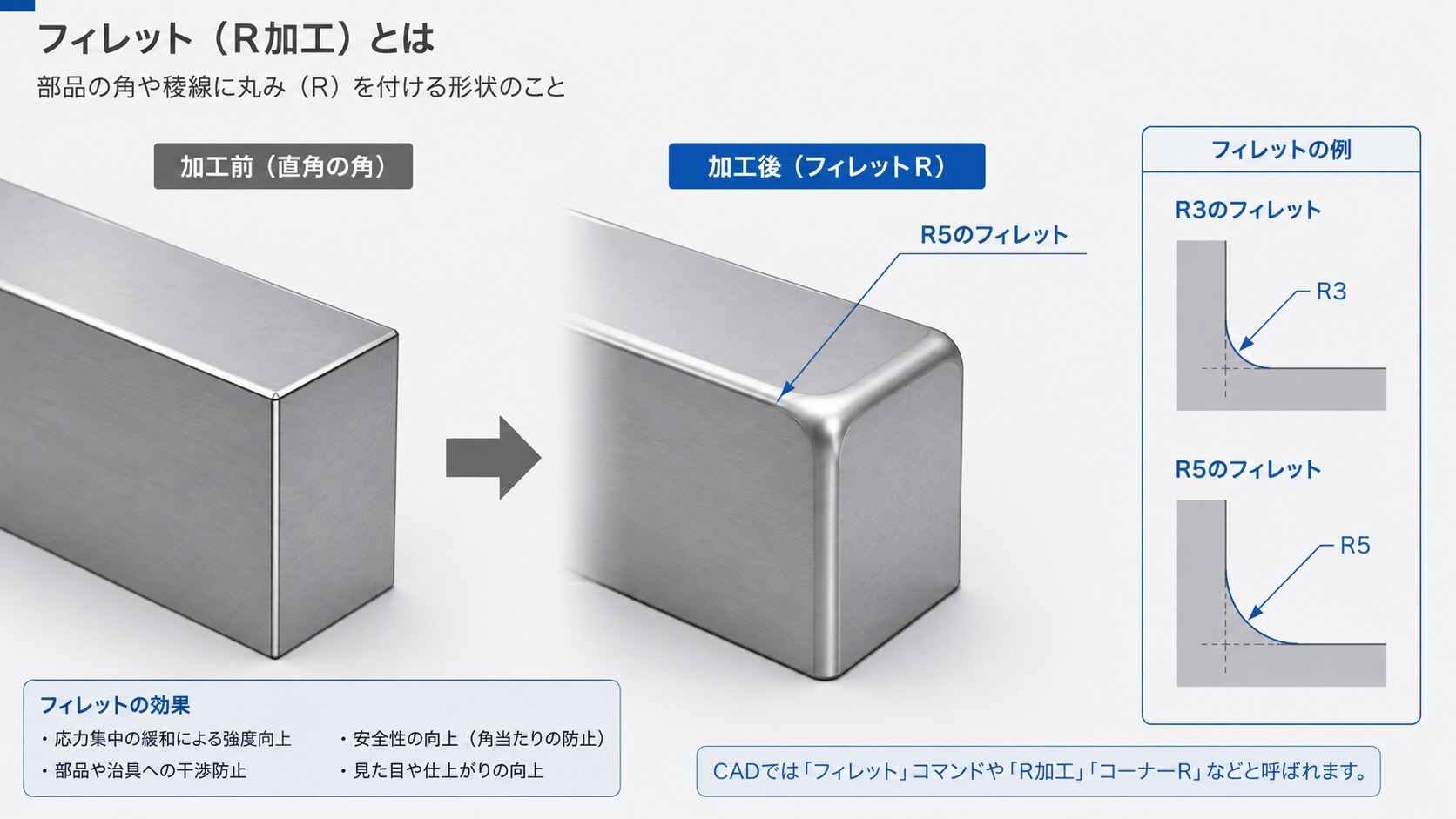

CADにおけるフィレット(fillet)とは、2つのエッジや面の交差部分を滑らかにするために角を丸める機能です。フィレットは、製品の美観を向上させたり、強度を改善するために使用されます。機械部品の設計や3Dモデリングで広く使われており、次のような特徴があります。

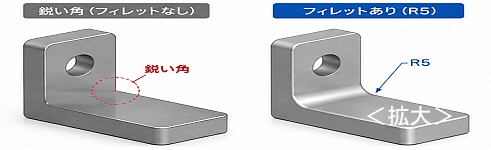

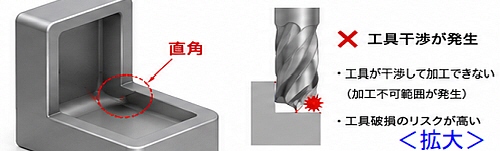

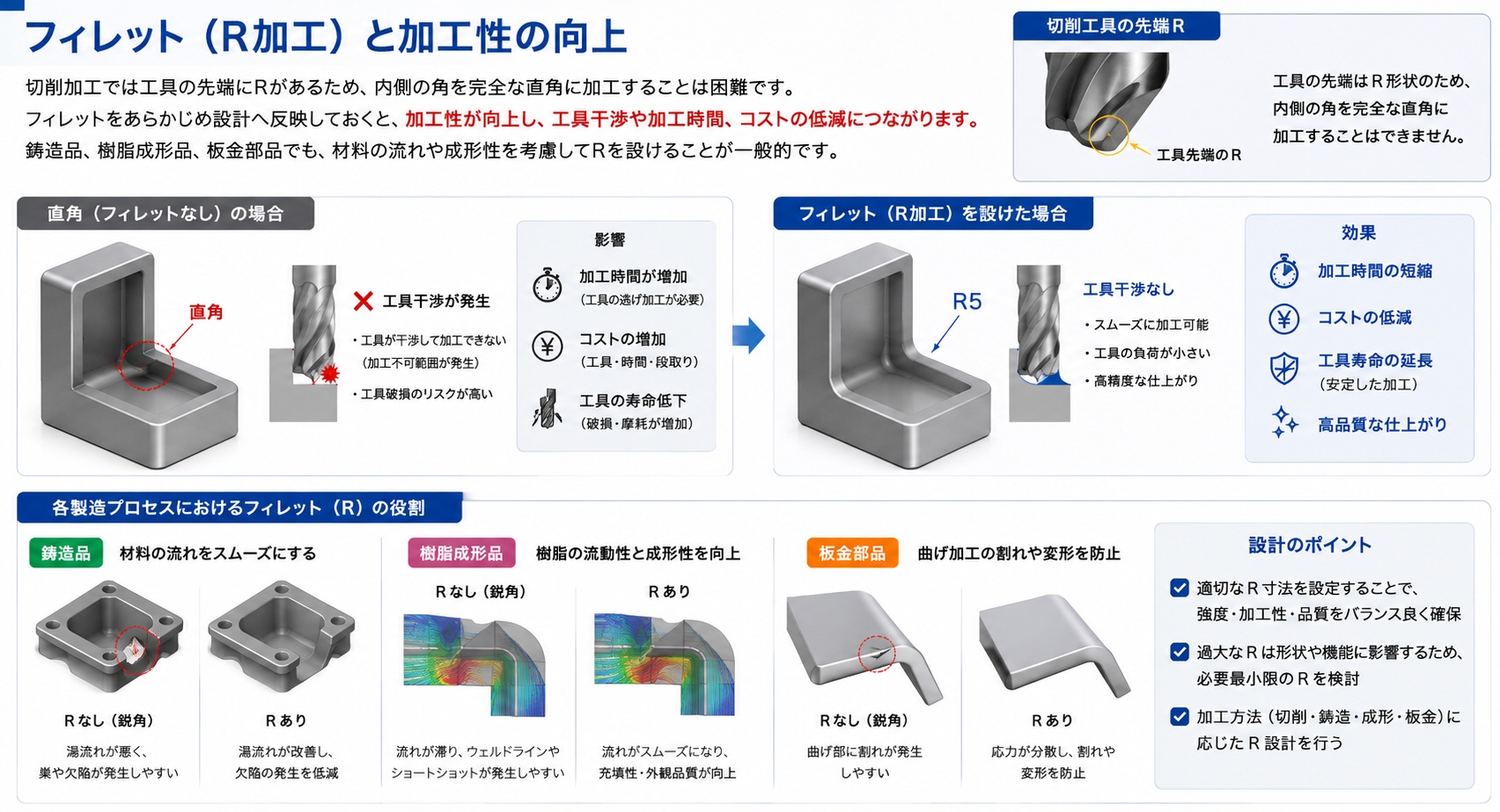

フィレットの主な用途

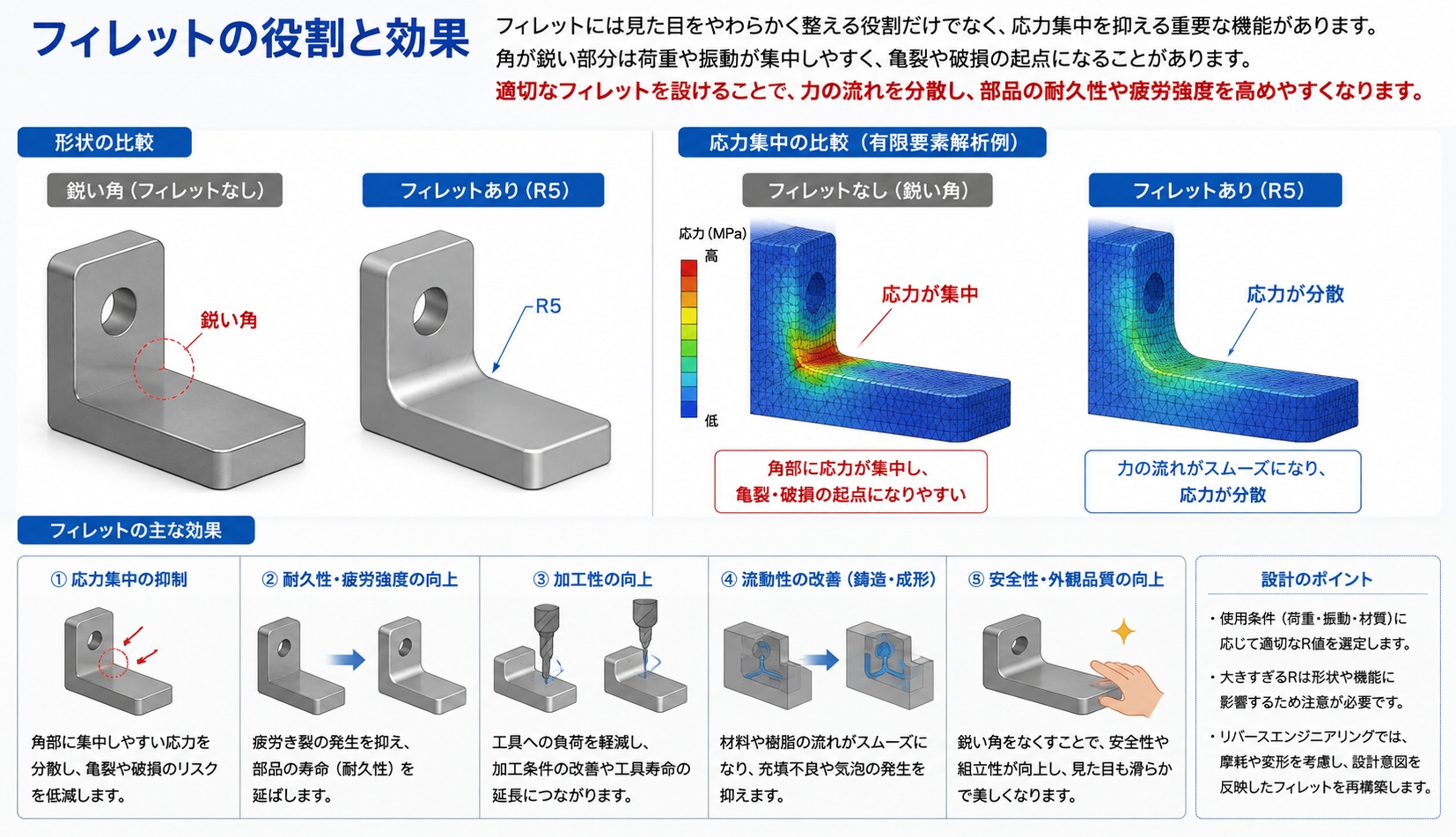

1.角の丸め:角を滑らかにすることで、応力集中を防ぎ、破損しにくくします。
2.安全性の向上:鋭い角を丸くすることで、製品の安全性が向上します。
3.美観の改善:丸みを持たせることで、製品の外観がより洗練された印象になります。
CADでの操作方法

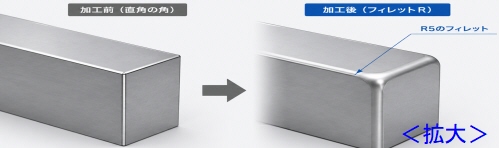

● フィレットは、指定した半径に従ってエッジや角を丸めます。フィレット半径はユーザーが指定し、どの部分に適用するかも選択できます。
● パラメトリックモデリングを使用しているCADでは、フィレットのサイズや形状を後から変更することも可能です。
CADソフトごとに若干操作の違いはありますが、一般的にはフィレットコマンドを使い、適用したいエッジを選択して半径を設定する流れです。

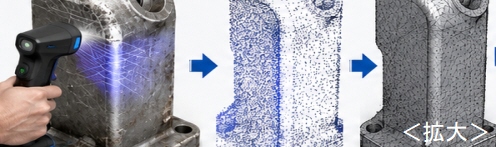

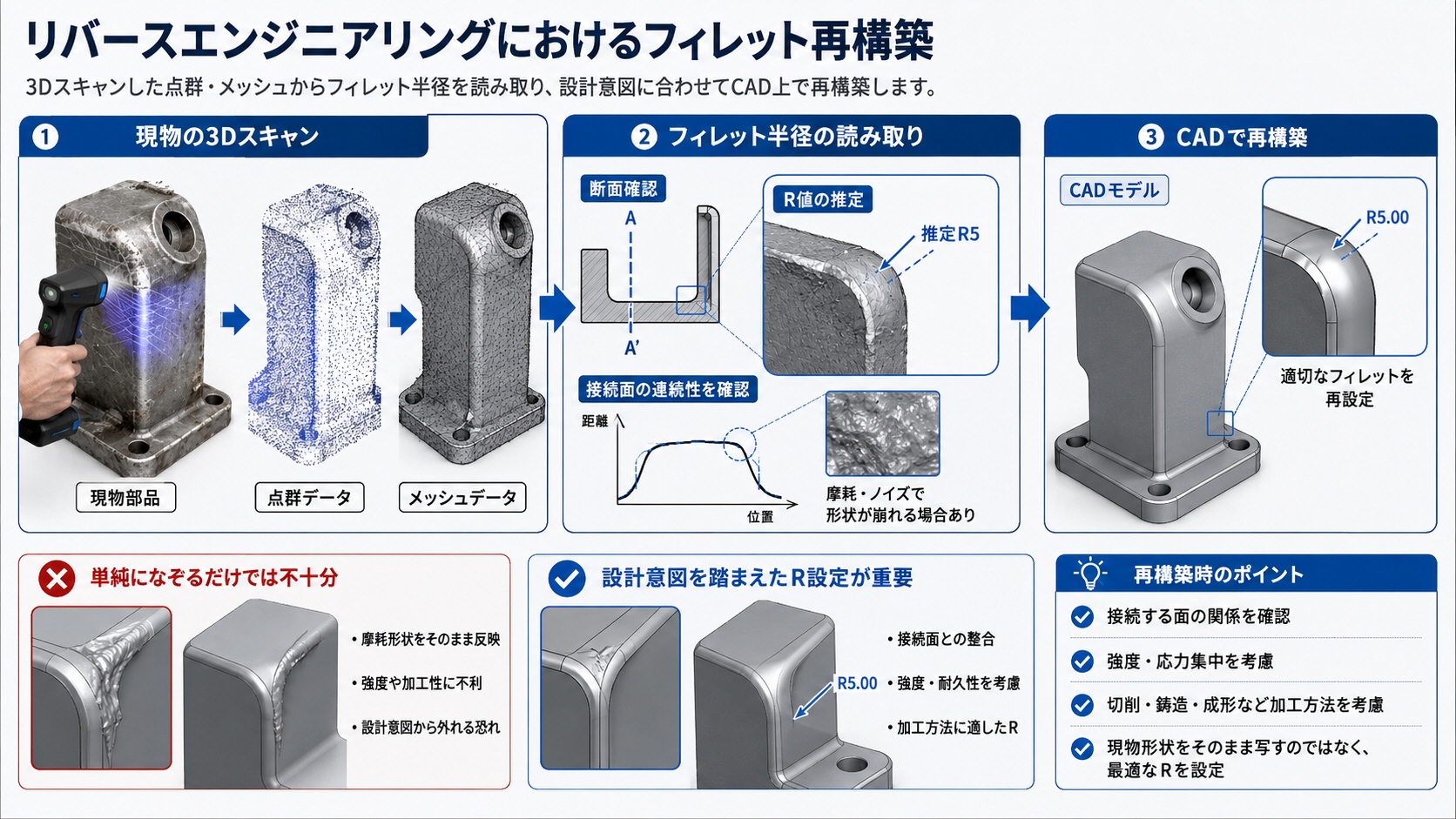

<リバースモデリングのフレット作成例>

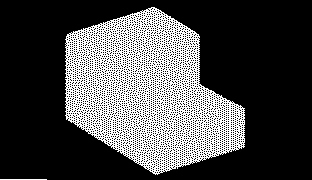

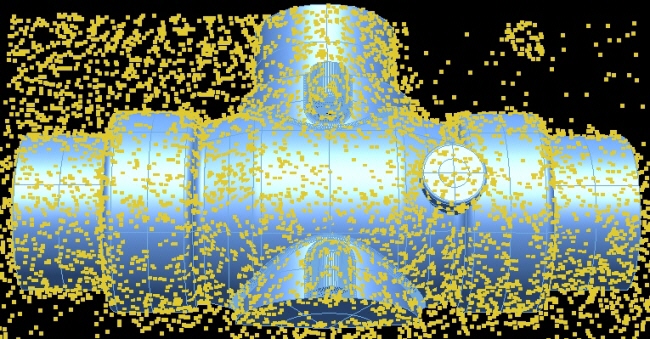

| 3dスキャン点群,点群に沿って面データ作成 |

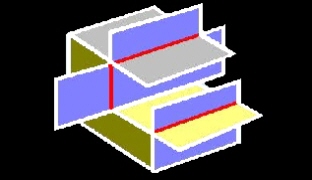

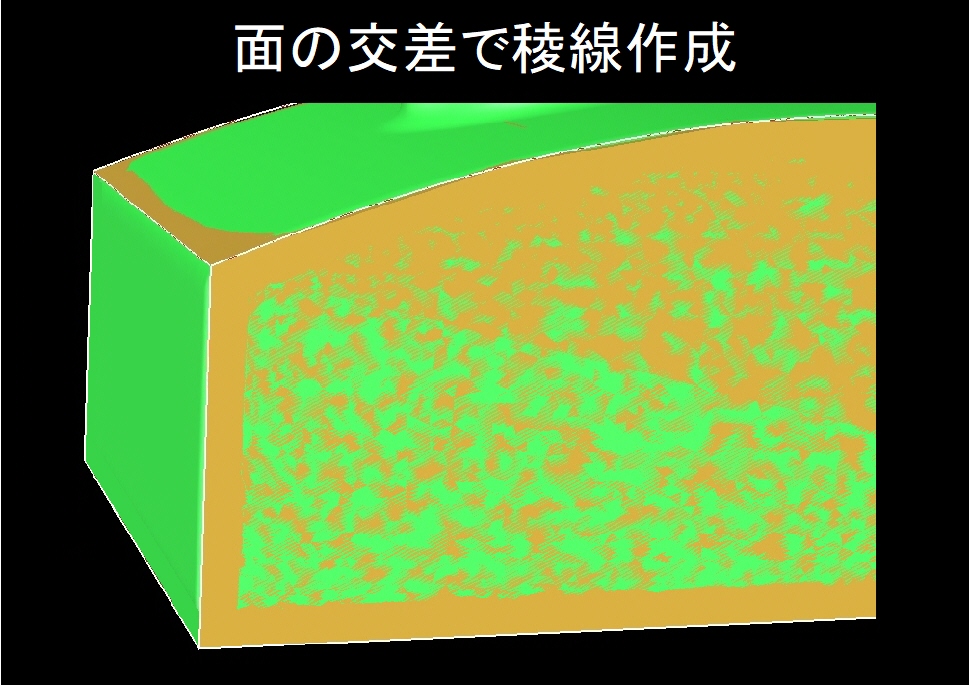

面を延長,交差で稜線出し,面カット角出し |

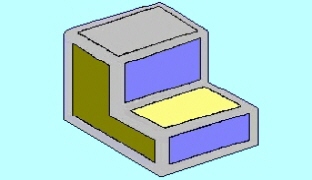

角部分をでフィレット作成,フレット修正可能 |
 |
 |
 |
