リバースエンジニアリングcad｜完全自動化は不可能問題
以下、その理由を工程別・技術的本質から整理します。
① 3Dスキャン自体は「自動化しやすい」が限界がある
3Dスキャンは、対象物に光やレーザーを当て、形状を点群データとして取得する工程であり、ロボットアームやターンテーブル、専用ソフトを使うことで比較的自動化しやすい作業です。一定条件下では、同じ角度・距離・手順で繰り返し測定でき、作業時間の短縮や測定品質の安定化に役立ちます。
一方で、スキャンできるのはあくまで「見えている表面形状」です。光沢面・透明材・黒色材・深い穴・狭い隙間・裏側形状などはデータ欠落やノイズが発生しやすく、完全な形状取得には限界があります。また、取得した点群やメッシュには、測定誤差、不要部分、穴、面の荒れが含まれるため、そのまま設計用CADとして使えるわけではありません。
つまり、3Dスキャンは形状取得の自動化には有効ですが、「正しい形状判断」「基準面の設定」「設計意図の復元」「公差の再設定」までは自動化が難しく、最終的には人による確認と補正が重要になります。
👉 「どう測るか」の判断は人の知識が必須
② 点群 → メッシュ処理は「AI補助止まり」
AIで可能なこと
＜メッシュのノイズ除去＞
スキャンデータのノイズ除去、点群やメッシュに含まれる不要なばらつき・飛び点・ざらつき・乱れを取り除き、形状を正しく扱いやすくする処理です。3Dスキャンでは、反射・影・測定角度・振動・材質の影響で、実物にはない誤差が入りやすくなります。
このノイズをそのまま残すと、面が波打つ、エッジが乱れる、穴や円筒が正しく認識できない、CAD化や寸法測定の精度が落ちる、といった問題が起こります。
ノイズ除去では、主に次のような処理を行います。
飛び点の削除
スキャンデータのノイズ除去では、形状本体から離れた孤立点を取り除くことが重要です。孤立点は、反射不良や外乱、計測誤差などで発生し、そのまま残すと形状認識やメッシュ化、寸法評価の精度を低下させます。周囲点との距離や点密度を基準に不要点を判定して除去することで、点群の品質が向上し、後工程のポリゴン化やCAD化を安定して進めやすくなります。
平滑化（スムージング）
スキャンデータ表面の細かな凹凸やばらつきを整え、より滑らかな形状に補正する処理です。計測ノイズや微小な乱れを抑えることで、メッシュの見た目や品質が向上し、後工程の形状確認、解析、CAD化を進めやすくします。ただし、過度な平滑化はエッジや角部、微細形状まで失わせるため、必要な特徴を残しながら適切な強さで処理することが重要です。
ただし、平滑化を強くかけすぎると、角部・エッジ・小さな段差・本来必要な形状特徴まで丸くなってしまうため注意が必要です。
そのため実務では、不要なノイズだけを抑え、必要な形状は残すように調整します。
つまりメッシュの平滑化は、形状をきれいに整える処理であると同時に、精度と形状特徴のバランスを取る重要な作業です。
異常点の判定
周囲と大きくずれた点を除く。スキャンデータの中から本来の形状とは異なる不自然な点を見つけ出す処理です。異常点は、反射ムラ、遮蔽、外乱、測定誤差などにより発生し、形状の乱れや解析誤差の原因になります。判定には、周囲点との距離、点の密度、法線の向き、局所的な形状の連続性などを基準に用います。適切に異常点を判定・除去することで、点群品質が向上し、後工程のメッシュ化やCAD化を安定して進められます。
不要部分のトリミング
背景や治具、測定に不要な部分を消す。スキャンデータの中から解析やモデリングに不要な領域を切り取り、必要な形状だけを残す処理です。治具、背景、周辺設備、重複して取得した不要面などを除去することで、データ量を抑えながら形状確認や後工程を進めやすくします。適切にトリミングすることで、ノイズの影響を減らし、メッシュ化やCAD化、寸法評価の精度と作業効率を高めることができます。
ただし、除去しすぎると本来必要な角や細かな形状まで失われるため、精度を保ちながら必要なノイズだけを取る見極めが重要です。
つまりノイズ除去は、後工程のメッシュ処理・CAD化・検査精度を左右する大切な前処理です。
メッシュの穴埋め
スキャンで取得できなかった部分や欠損した部分を補い、閉じた形状に整える処理です。
3Dスキャンでは、深い溝、裏側、光が届きにくい部分、反射しやすい面などでデータが抜け、メッシュに穴が生じます。
この穴をそのままにすると、形状が不完全になり、体積計算、CAD化、3Dプリント、解析などで問題が起こります。
穴埋めでは、周囲の形状をもとに面を補完し、自然につながるように修正します。
ただし、単純にふさぐだけでは、本来の形状と異なる面が作られることがあるため注意が必要です。特に、機械部品では穴・溝・角・Rなどの意味ある形状を消さない判断が重要です。
つまりメッシュの穴埋めは、欠損を補う処理であると同時に、本来の形を崩さずに後工程へつなぐための重要な作業です。
図解向けの短文版にすると、
メッシュの穴埋めは、スキャンで欠けた部分を周囲の形状から補完し、閉じた形状へ整える処理です。CAD化や解析の前に行う重要な補正作業です。
自動リメッシュとは、乱れたメッシュの三角形配置を自動で整え、形状を保ちながら均一で扱いやすいメッシュに再構成する処理です。
スキャン後のメッシュは、三角形の大きさが不均一だったり、細長い面や密集・粗い部分が混在したりしやすく、そのままでは編集・解析・CAD化の妨げになります。
自動リメッシュを行うことで、面の分布が整い、滑らかで安定したデータになり、後工程が進めやすくなります。
ただし、単純に自動で整えるだけでは、角部・穴・細いリブ・エッジなどの重要形状が丸くなったり、簡略化されすぎたりすることがあります。
そのため実務では、形状特徴を残しながら、必要な部分だけ細かく再構成する調整が重要です。
つまり自動リメッシュは、メッシュ品質を整えるための自動再構成処理であり、後工程の安定性を高める一方、精度とのバランスが重要な作業です。
自動化が破綻するポイント
摩耗か設計形状かの判別
自動化が破綻しやすいポイントの一つが、摩耗による変形なのか、もともとの設計形状なのかを判別する場面です。スキャンデータには使用による擦れや欠け、変形が含まれることがあり、これを正しい形状として自動処理すると誤ったCADが生成されます。特に金型や機械部品では、設計意図・公差・基準面を踏まえた判断が必要であり、この見極めは人の知識と経験に大きく依存します。
欠けを「元形状に戻す」のか「現状維持」か
スキャンデータ活用で重要な判断です。補修や再製作が目的なら、設計意図や基準寸法を基に元形状へ復元する必要があります。一方、摩耗解析や現物記録が目的なら、欠けも含めて現状を正確に残すことが優先されます。目的を誤ると、解析結果やCAD化の方向がずれるため、用途に応じて復元と現状維持を明確に使い分けることが重要です。
パーティングラインや合わせ面の解釈
金型や分割部品のCAD化で重要な工程です。スキャンデータ上では境界が摩耗や段差、傷、汚れで不明瞭になりやすく、自動処理だけでは正確に判断できないことがあります。本来の分割位置や組付け条件、抜き方向、基準面との関係を踏まえて解釈することで、実用的な設計データに近づけられます。特に金型では、この判断が品質や再現性を大きく左右します。
👉 「形状の意味」をAIは理解できない
| 点群ノイズ除去.自動AI | ポリゴン変換.自動AI | オペレータによるモデリング. |
|---|---|---|
 |
 |
 |
③ メッシュ → CAD化が最大の壁
なぜ自動化できないのか？
CADは「形」ではなく 設計意図の集合体 だからです。
CADは単なる「形」の再現ではなく、設計意図を持った情報の集合体だからです。基準面、対称性、寸法、公差、抜き勾配、分割方法、加工や組立条件などを踏まえて初めて実用的な設計データになります。スキャンデータから外形を写すだけでは、こうした意図までは読み取れません。そのため、最終的な判断や再構築には人の知識と設計理解が欠かせません。
メッシュ → CAD化が最大の壁といわれるのは、形は見えても「設計意図」が入っていないからです。
スキャンや自動変換で形状そのものは見えても、その中に図データまでは含まれていません。設計意図とは、基準面や基準軸、寸法、公差、対称性、抜き勾配、組立条件、加工方法など、形を成立させるための考え方です。これらが欠けたままでは、見た目が似ていても使えるCADにはなりません。実用的な設計データにするには、形状を読み解きながら意図を再構築する工程が必要です。
メッシュは、3Dスキャンした形状を細かな三角形の集まりとして表したデータで、見た目の再現には優れています。
しかしCADは、平面・円筒・穴・R・対称・基準面・寸法・公差など、製品として成立するルールを持ったデータです。
自動化が難しい主な理由は次の通りです。
- どこが平面か、どこが円かを機械が正しく判断しにくい
スキャンデータにはノイズや欠損、ゆがみが含まれます。 - 設計者の意図が分からない
そのRが意図的なのか、摩耗や測定誤差なのかを自動では判別しにくいです。 - 基準や寸法を決める必要がある
CAD化では「この面を基準にする」「この穴は同心にする」といった再定義が必要です。 - そのまま面貼りすると使えるCADにならない
形は似ていても、面が細切れで、編集・流用・解析しにくいモデルになりがちです。
つまり、メッシュは“現物の形の記録”で、CADは“製造や設計に使える意味のある形です。
この「形を意味のある設計データへ変換する作業」が難しいため、完全自動化は今も難しく、人の判断が重要になります。
| 項目 | 自動化が難しい理由 |
| 平面・円筒・円錐 | どこまでを「理想形状」とするか判断不可 |
| フィレット | R値の設計基準が不明 |
| 対称性 | 意図的か偶然か分からない |
| 公差 | スキャンからは取得不可 |
| 基準面 | 組立・加工基準は人しか決められない |
👉 「この面は基準」「ここは機能面」という判断が必須

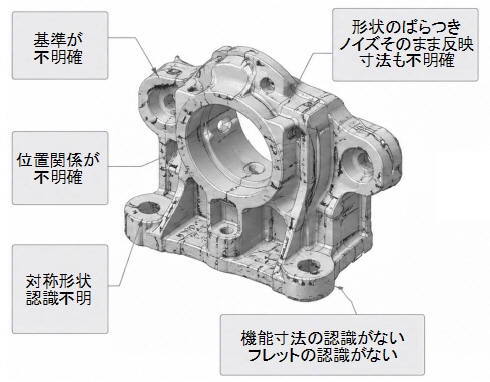

| 理想形状の判断不可. | 対称性不明. | 基準面が不明. |
|---|---|---|
 |
 |
 |
④ CADが“使える設計データ”になるか問題
| オート面のフィレット. | オート面のボスとボア. | 機構部品のオート面. |
|---|---|---|
 |
 |
 |
| モデル面のフィレット. | モデル面でボスボア作成. | オート面とモデリング面合作. |
|---|---|---|
 |
 |
 |
⑤ 結論：完全自動化が困難な本質理由
技術的な限界ではなく…
「設計とは判断の連続」だから
-
機能をどう守るか
-
摩耗を戻すか残すか
-
量産・金型・加工をどう考えるか
-
JIS／ISO公差をどう与えるか
これらは
経験 × 業界知識 × 用途理解 が必要
→ 現在のAIでは代替不可
現実的な最適解（実務で有効）
💡 「完全自動」ではなく「人＋AIの協調」
| 工程 | 推奨 |
| スキャン | 半自動（ロボット＋人の判断） |
| 点群処理 | AI補助 |
| メッシュ | 自動＋人修正 |
| CAD化 | 人主導（AI補助） |
| 設計CAD | 人のみ |
まとめ（重要）
-
3Dスキャン：7〜8割自動化可能
-
メッシュ処理：AI補助が有効
-
CAD設計化：完全自動は不可
-
設計意図・公差・基準：人間の仕事＜CADモデリング＞
設計意図・公差・基準は、人間の判断が不可欠な領域です。
スキャンや自動処理で形状そのものは取得できますが、CAD化では「どの面を基準にするか」「この穴はどこに対して位置決めされるか」「この寸法にどの程度の誤差を許すか」といった、製品として成立させるための意味づけが必要になります。
たとえば、わずかなゆがみをそのまま再現するのか、理想形状として円や平面に補正するのかは、設計目的や使用条件を理解した人間でなければ判断しにくい部分です。
つまり、メッシュは形を記録できますが、設計意図・公差・基準の設定は、製造や品質を理解した人間の仕事であり、ここが完全自動化しにくい大きな理由です。
設計意図・公差・基準の設定は、人間の重要な仕事です。形状をそのまま写すだけでは製品として使えるCADにならず、どこを基準にし、どの寸法を優先するかという判断が必要になります。
 |
