電磁弁フランジの形状データ採取
| 電磁弁フランジのCTスキャン |
 |
| 流体の圧力と温度範囲の解析用、内外部の形状を３Dデータ化の例 |

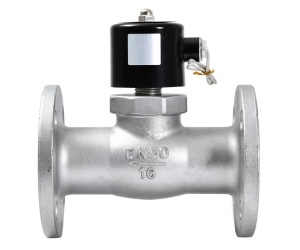

電磁弁フランジとは、電磁弁（ソレノイドバルブ）を配管や装置へ接続するためのフランジ部です。電磁弁本体と配管をボルトで固定し、ガスケットなどでシールすることで、流体を漏らさず確実に接続します。
主に水、空気、油、蒸気、ガスなどを扱う配管設備で使用され、ねじ込み接続よりも大口径・高圧・高温条件や、分解整備を行う設備に適しています。フランジには接続穴、ボルト穴、シール面が設けられ、配管側フランジと規格・呼び径・圧力クラスを合わせる必要があります。
電磁弁フランジで重要になるポイントは、呼び径、フランジ規格、使用圧力、材質、シール構造です。代表的な材質には鋳鉄、炭素鋼、ステンレスなどがあり、使用する流体や腐食環境に応じて選定します。また、取り付け時にはフランジ面の平行度やガスケット位置、ボルトの均等締め付けが重要です。
3Dスキャンやリバースエンジニアリングでは、古い電磁弁や廃番品のフランジについて、ボルト穴ピッチ、穴径、外径、中心穴径、シール面、面間寸法などを測定してCAD化し、交換部品や変換フランジの設計に活用できます。
電磁弁フランジの役割
- 取り付けの簡便性：フランジ接続は、ネジや溶接に比べて取り付けや取り外しが簡単で、メンテナンスがしやすいです。
- 密閉性の確保：適切に取り付けられたフランジ接続は、高い密閉性を提供し、流体の漏れを防ぎます。
- 耐久性の向上：フランジ接続は、バルブや配管にかかる応力を均等に分散させ、システム全体の耐久性を向上させます。
電磁弁フランジの種類
- 規格フランジ：ANSI、DIN、JISなどの国際規格に準拠したフランジが一般的です。
- 特殊フランジ：特定の用途や環境に合わせて設計されたカスタムフランジも存在します。
材質
- ステンレス鋼：腐食に強く、広範な用途に適しています。
- 鋳鉄：コストパフォーマンスが高く、一般的な用途に使用されます。
- 真鍮：水道や家庭用の用途によく使用されます。
- プラスチック：軽量で、化学薬品や腐食性の高い流体に適しています。
選定のポイント
- 圧力と温度の範囲：使用する流体の圧力と温度範囲に対応するフランジを選ぶ必要があります。
- 流体の種類：流体の性質（酸性、アルカリ性、粘度など）に適した材質のフランジを選定します。
- 規格の適合性：配管システムが遵守する規格に適合したフランジを選ぶことが重要です。
- サイズ：配管のサイズに合ったフランジを選定します。
メンテナンス
- 定期点検：フランジの取り付け部分やガスケットの状態を定期的に点検し、異常があれば早期に対処します。
- 締め付けの確認：フランジのボルトやナットの締め付け状態を確認し、必要に応じて再締め付けを行います。
これらの基本的な知識を基に、電磁弁フランジを適切に選定し、使用することで、配管システムの効率性と安全性を高めることができます。
