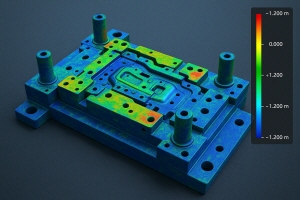

修正したプレス金型の３Dスキャン例

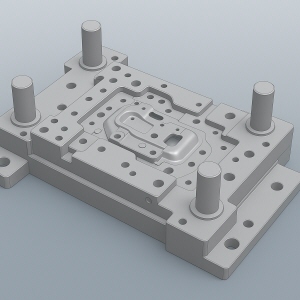

プレス金型現物の３次元ＣＡＤデータ作成

---

修正された金型の形状を3Dデータとして保存することは、金型保全や再製作、品質管理において非常に重要です。現場で使用される金型は、摩耗・欠け・溶接補修・追加加工などにより、元の図面やCADデータとは異なる形状になっている場合があります。そのため、修正後の現物を3Dスキャンし、点群データやメッシュデータとして取得することで、現在の正確な形状をデジタル記録できます。

---

さらに、必要に応じてCAD化することで、補修履歴の管理、再加工用データの作成、同一金型の複製、予備金型の製作にも活用できます。図面が古い、または存在しない金型でも、現物形状を基準にデータ化できるため、トラブル発生時の復旧時間短縮や品質の安定化につながります。金型の修正形状を3D保存することは、熟練技術に頼っていた現場ノウハウを可視化し、将来のものづくりへ継承するための有効な手段です。

---

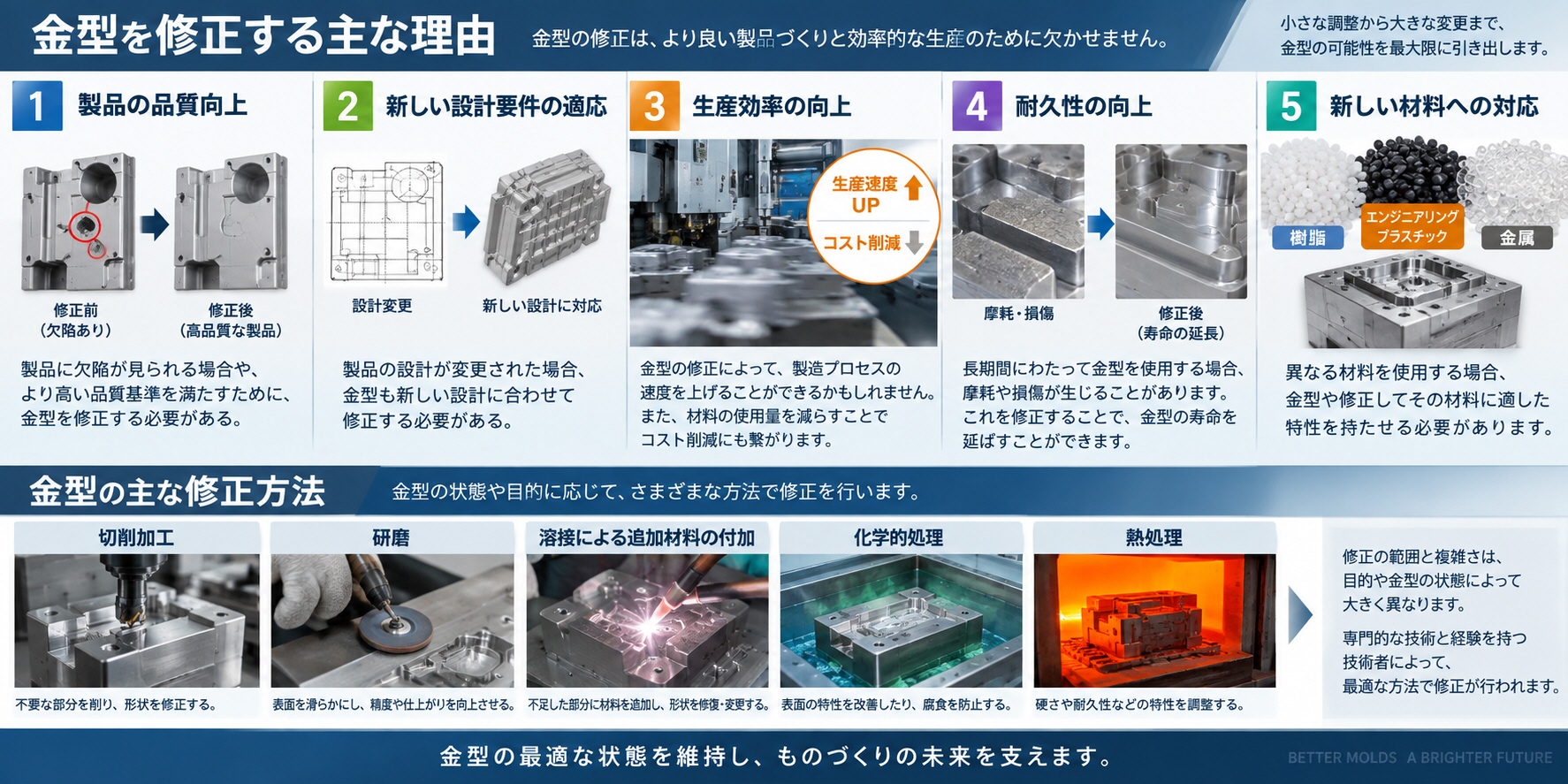

金型修正

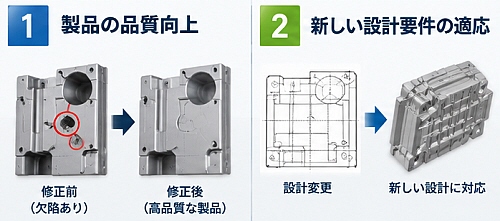

１，製品の品質向上：製品に欠陥が見られる場合や、より高い品質基準を満たすために、金型を修正する必要がある。

２，新しい設計要件の適応：製品の設計が変更された場合、金型も新しい設計に合わせて修正する必要がある。

３，生産効率の向上：金型の修正によって、製造プロセスの速度を上げることができるかもしれません。また、材料の使用量を減らすことでコスト削減にも繋がります。

４，耐久性の向上：長期間にわたって金型を使用する場合、摩耗や損傷が生じることがあります。これを修正することで、金型の寿命を延ばすことができます。

５，新しい材料への対応：異なる材料を使用する場合、金型を修正してその材料に適した特性を持たせる必要があります。

金型の修正方法には、物理的な加工（切削、研磨など）、溶接による追加材料の付加、化学的処理、または熱処理などが含まれます。修正の範囲と複雑さは、目的や金型の状態によって大きく異なります。時には、小さな調整だけで済む場合もあれば、大幅な変更が必要な場合もあります。金型の修正は、専門的な技術と経験を持つ技術者によって行われることが一般的です。

---

製品品質向上金型修正,発生要因調整品質基準を満たす	新しい設計要件の適応,設計に合わせ修正調整	新しい材料への対応,特性を持たせる必要がる

＜修正金型のリバースエンジニアリング例＞

●手修正された金型をリバースエンジニアリングでデータベース化
●古い金型を３Ｄスキャンで正確に復元データ作成
●場所を要する金型の保存、リバースエンジニアリングを活用してデータ保存
●金型の現物から２番型、更新型用のデータ採取
●現物からの金型データは、金型設計用データになります
