3DCAD

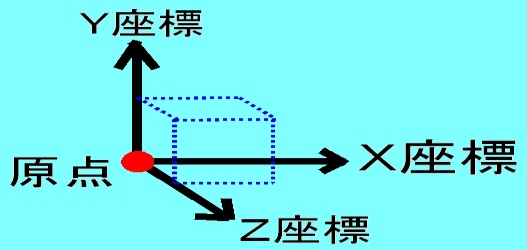

3DCAD（3Dコンピューター支援設計）は、コンピューターを使って物体や製品の三次元モデルを作成し、設計、解析、シミュレーション、ドキュメンテーションなどの設計プロセスをサポートするための技術です。 、建築設計、産業設計、注目の業界など、様々な分野で幅広く使用されています。以下は、3DCADに関連する重要な情報です。

1.モデリング: 3DCAD ソフトウェアを使用して、物体や製品の三次元モデルを作成します。これには、図形、曲線、表面、体積の要素を組み合わせて形状を表現する作業が含まれます。

2.設計プロセスのサポート: 3DCADは設計プロセスを効率化し、設計の正確性を向上させます。設計変更を迅速に反映し、詳細な設計ドキュメントを生成できます。

3.解析と分析: 3DCAD ソフトウェアは、設計の物理的特性をシミュレートし、分析するために使用できます。例えば、応力解析、熱、流体解析などを行うことができます。

4.コラボレーション: 複数の設計者やエンジニアが協力してプロジェクトを進めるために、3DCAD は共同作業をサポートします。複数のユーザーが同じプロジェクトにアクセスし、設計データを共有できます。

5.産業ごとの用途: 3DCAD は産業ごとに異なる用途があります。たとえば、自動車業界では車両の設計と衝突テストに使用され、建築業界では建物の設計とエネルギー効率の評価に使用されます。

6.ソフトウェア: 3DCAD を作成するためのさまざまなソフトウェアがあります。有名な 3DCAD ソフトウェアには、AutoCAD、SolidWorks、CATIA、SketchUp、Blender などがあります。これらのソフトウェアは、異なる機能と用途が提供されます。

7.フォーマット: 3DCAD モデルは通常、STL、IGES、STEP などのファイル形式で保存および共有されます。これらのフォーマットは、異なる 3DCAD ソフトウェア間でデータを交換するために使用されます。

3DCADは、設計プロセスを迅速に改善し、製品や建築の品質を向上させるための強力なツールであり、多くの業界で注目な存在となっています。

CADフォーマットは、CAD（Computer-Aided Design、コンピュータ支援設計）ソフトウェアで使用されるデータファイル形式を指します。このフォーマットは、設計図や3Dモデル、構造データなどを保存、共有する際に使用されます。各フォーマットには独自の特徴や用途があります。

主なCADフォーマットと特徴

1. DWG（Drawing）

  • 概要: AutoCADが開発したファイル形式で、2Dおよび3Dの設計データを保存。
  • 特徴:
    • CAD業界で最も広く使われている。
    • 図面の詳細やレイアウトを含む。
    • AutoCADを中心とした多くのCADソフトでサポート。
  • 用途: 建築設計、機械設計、土木工学。

2. DXF（Drawing Exchange Format）

  • 概要: DWGの交換用フォーマットで、異なるCADソフト間での互換性を目的とする。
  • 特徴:
    • テキストベースで読みやすい。
    • データを他のソフトウェア（グラフィックデザインソフトなど）に移行しやすい。
  • 用途: 他のアプリケーションとのデータ交換。

3. STL（Stereolithography）

  • 概要: 3Dプリンティングやプロトタイピングに使用されるフォーマット。
  • 特徴:
    • モデルの形状データ（メッシュ情報）を三角形の集合として保存。
    • カラー情報やマテリアル情報は含まれない。
  • 用途: 3Dプリンタでの造形。

4. STEP（Standard for the Exchange of Product Data）

  • 概要: 国際規格（ISO 10303）で定められた中立的な3Dデータ交換フォーマット。
  • 特徴:
    • モデル形状、構造、材質情報などを詳細に保存。
    • CADソフト間での高い互換性。
  • 用途: 製造業、航空宇宙、機械設計。

5. IGES（Initial Graphics Exchange Specification）

  • 概要: 3Dモデルや曲面データを交換するための中立フォーマット。
  • 特徴:
    • 古くから使われているが、STEPが主流になるにつれ使用頻度が減少。
  • 用途: 設計データの簡易な交換。

6. 3MF（3D Manufacturing Format）

  • 概要: 3Dプリンティング向けに設計された新しいフォーマット。
  • 特徴:
    • モデル形状だけでなく、マテリアル情報、色、構造情報も保存可能。
    • STLよりもデータがコンパクト。
  • 用途: 高度な3Dプリンティング。

7. その他の専用フォーマット

  • SKP（SketchUpのファイル）: 建築設計や3Dモデリング。
  • PRT（Creo Parametricのファイル）: 機械設計。
  • SLDPRT/SLDASM（SolidWorksのファイル）: 部品設計（SLDPRT）やアセンブリ（SLDASM）。

CADフォーマット選びのポイント

  1. ソフトウェアの互換性: 使用するソフトや他者とのデータ共有に対応したフォーマットを選ぶ。
  2. 用途: 3Dプリンティング、詳細設計、単純な図面など目的に応じて選択。
  3. データ量: 一部フォーマットはファイルサイズが大きくなりやすい（例: STL）。
