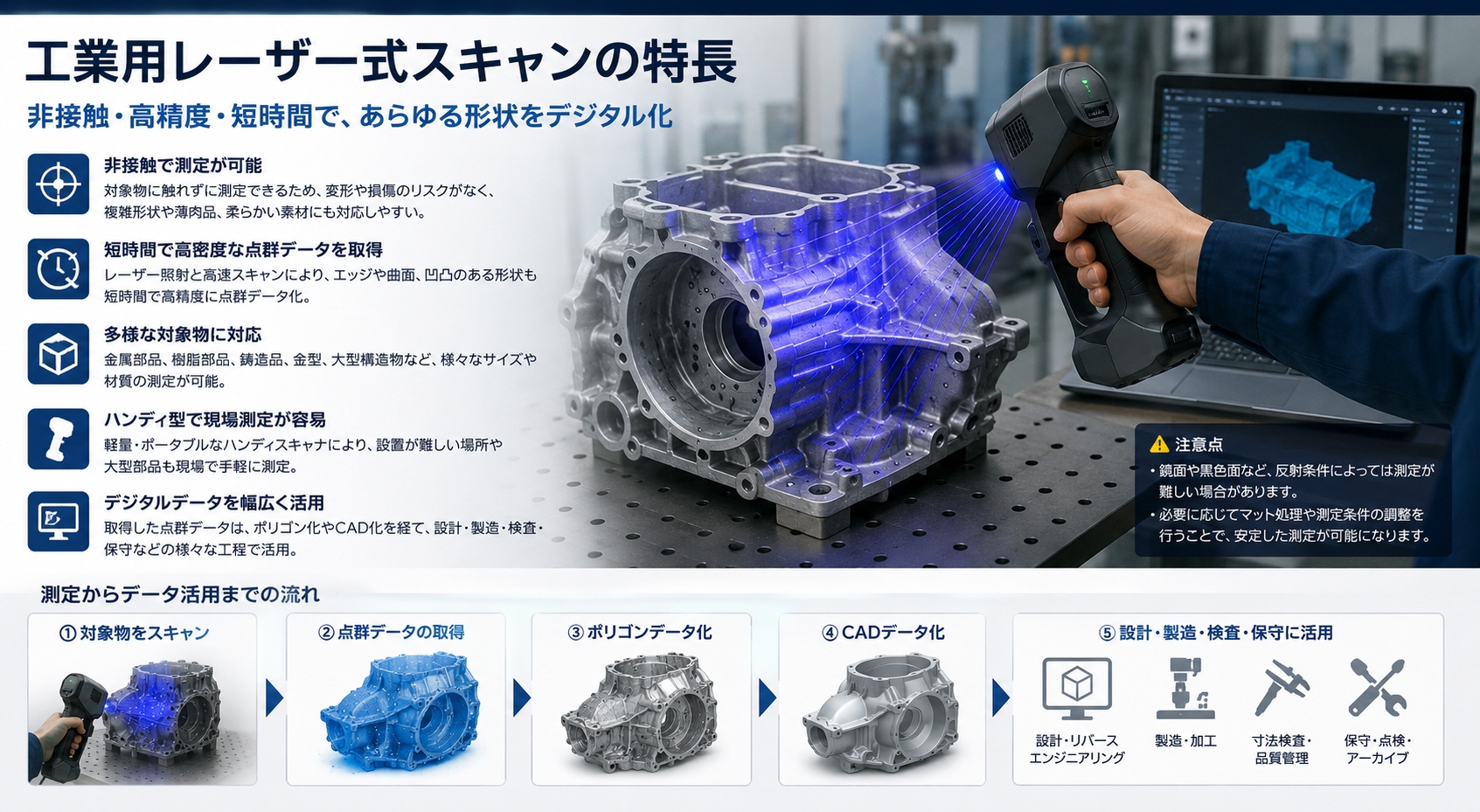

レーザー式スキャンの特長 - リバースエンジニアリング・3DスキャンによるCAD化

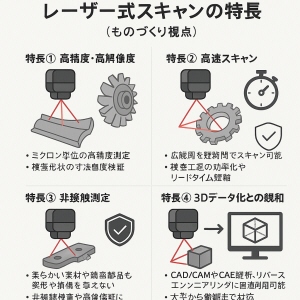

特長① 高精度・高解像度

工業用レーザースキャンは、対象物にレーザー光を照射し、その反射光を解析することで、表面形状を高精度・高解像度の3次元データとして取得する計測技術です。微細な凹凸、エッジ、穴形状、曲面、摩耗や変形などを多数の測定点として記録できるため、複雑形状の工業部品や金型、鋳造品、機械加工部品のデジタル化に適しています。取得した点群データはメッシュ化し、設計CADとの偏差比較、寸法検査、摩耗解析、品質管理、リバースエンジニアリングなどに活用できます。特に接触式測定では取得に時間がかかる自由曲面や複雑形状も、非接触で広範囲を効率よく測定できることが特長です。適切なキャリブレーションや測定条件を設定することで、現物形状を忠実にデジタル化し、設計・製造・保守の精度向上に貢献します。

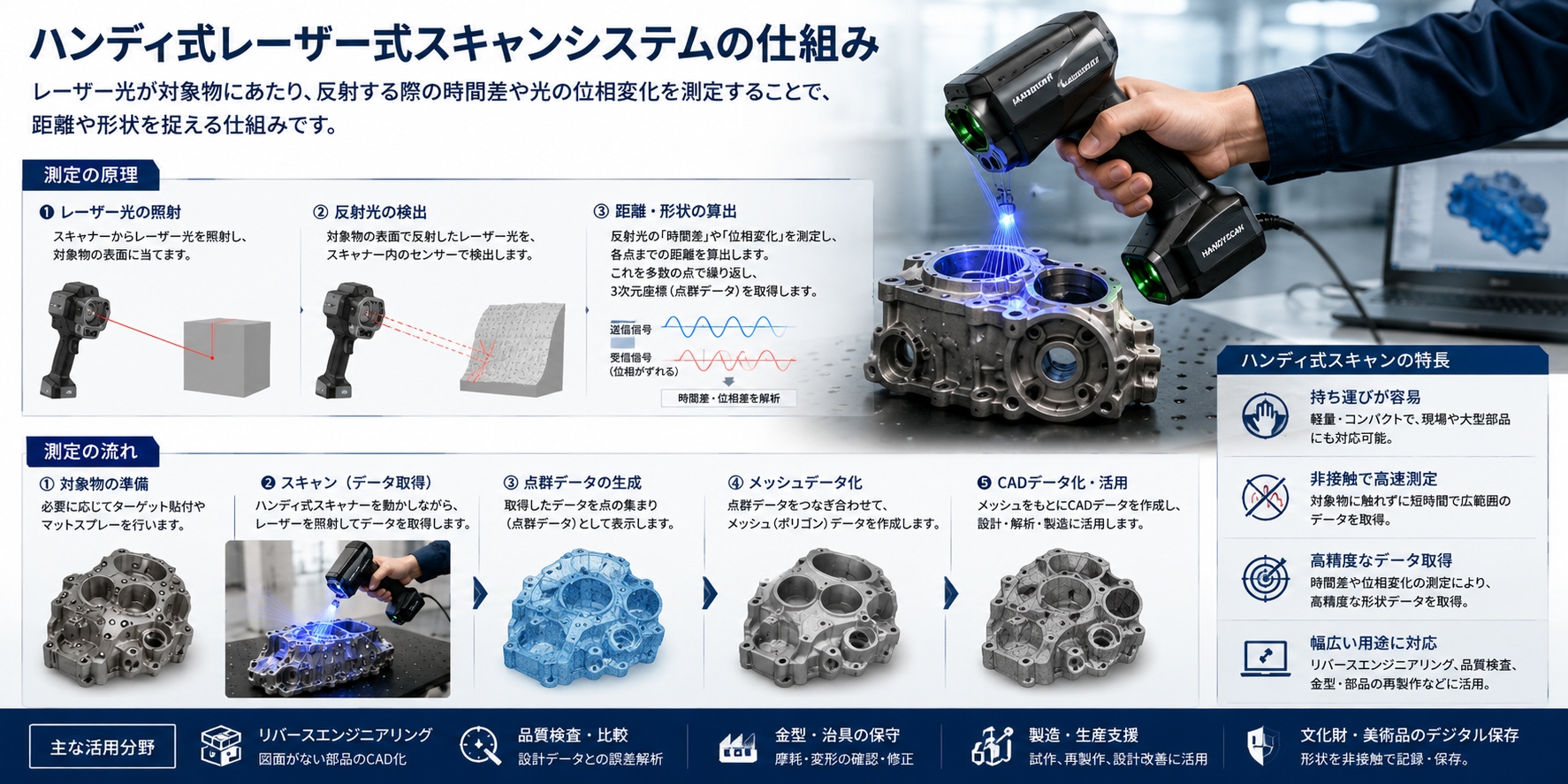

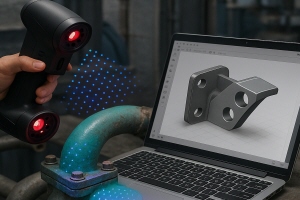

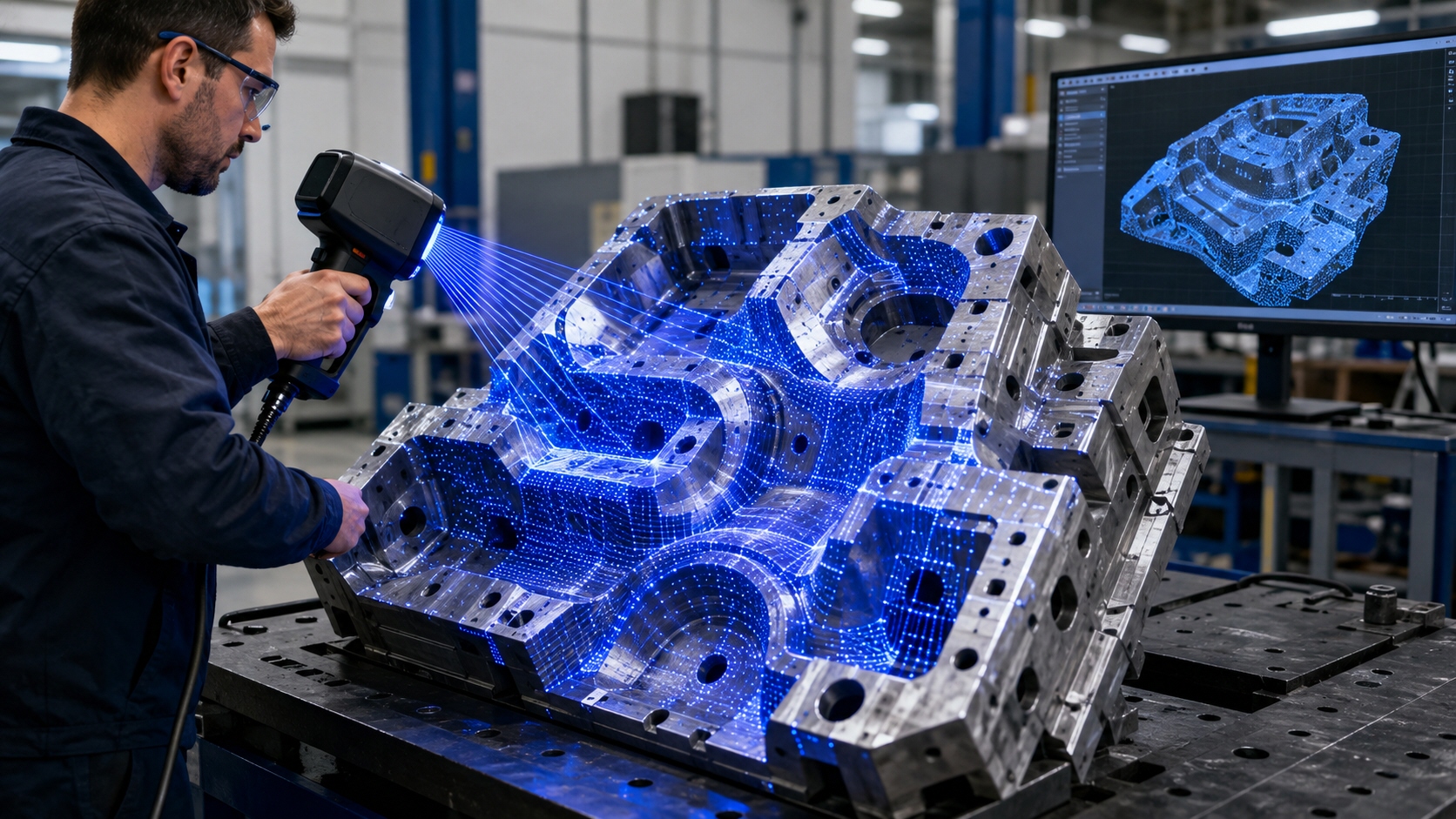

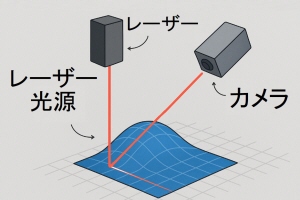

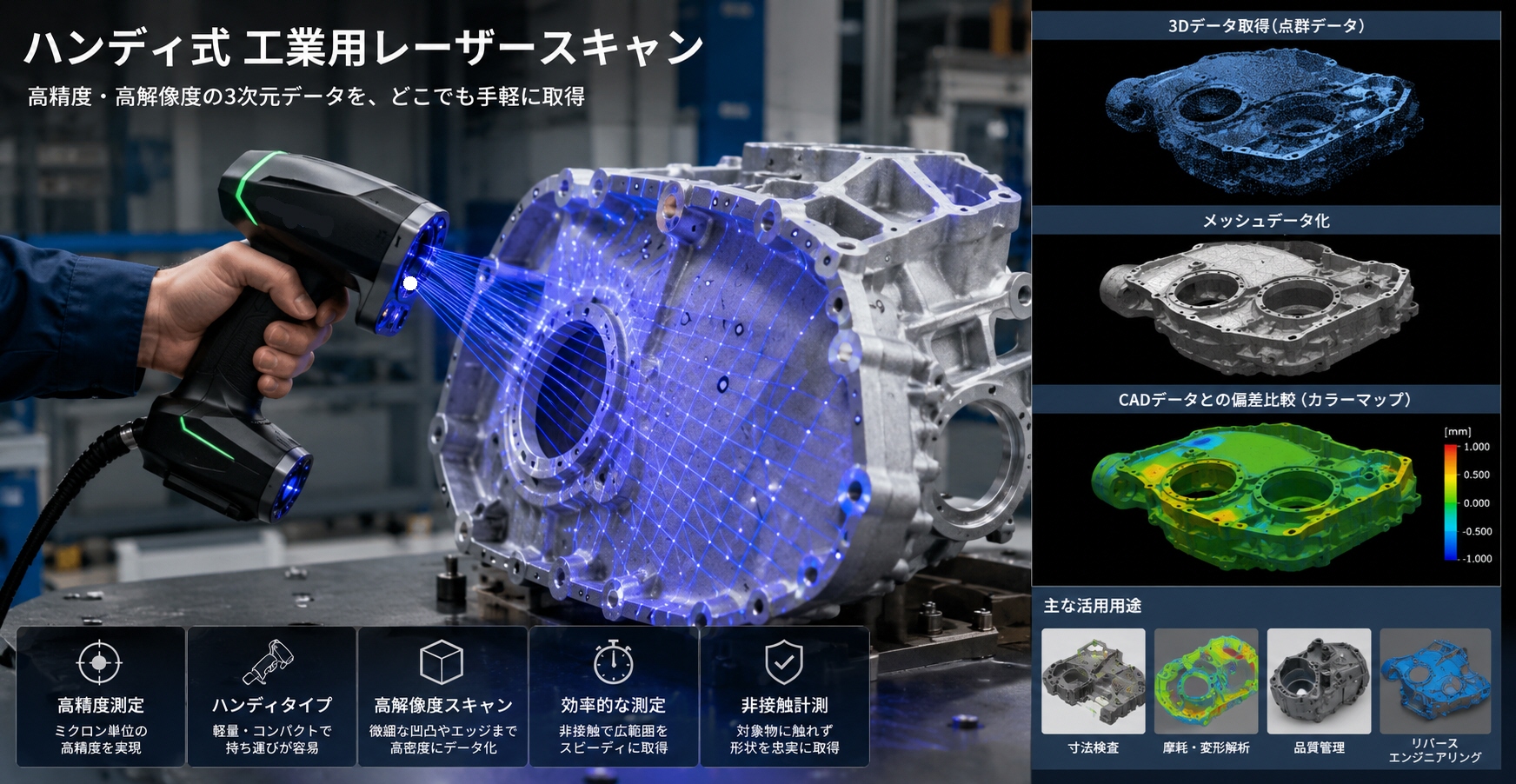

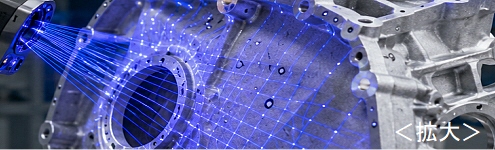

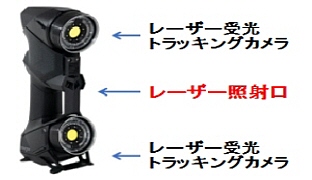

レーザー光を対象物に照射し、その反射光をセンサーで捉えるため、ミクロン単位の高精度測定が可能。工業部品や金型、タービンブレードなど、複雑形状の寸法精度検証に向いている。

特長② 高速スキャン

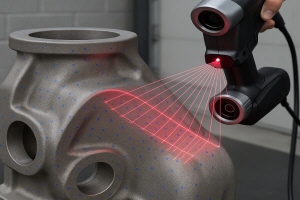

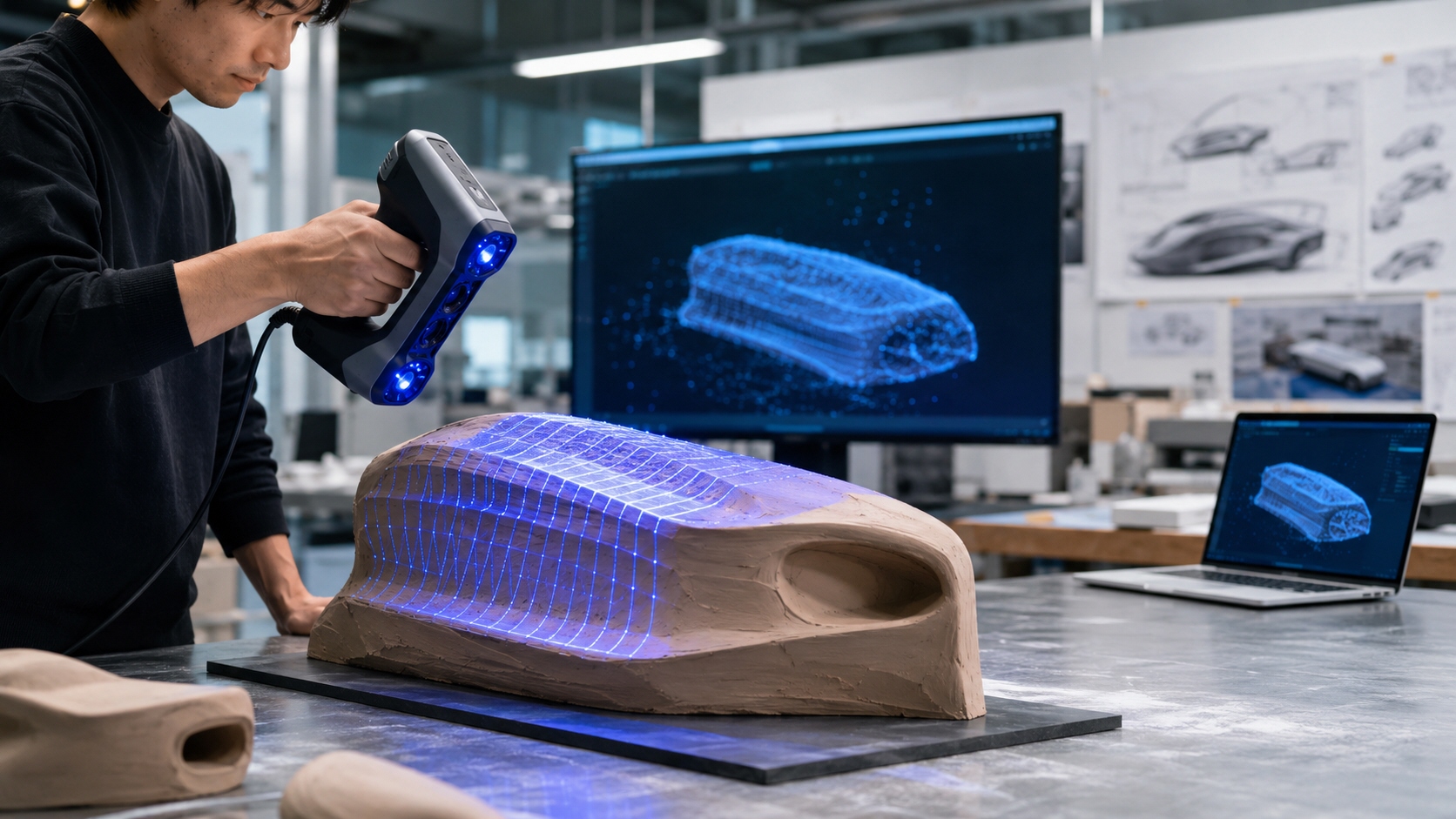

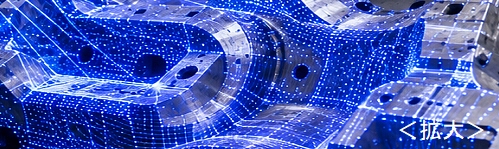

工業用レーザースキャンは、対象物の表面にレーザー光を連続的に照射し、多数の測定点を短時間で取得できる高速な3次元計測技術です。接触式測定のように一点ずつ測る必要がなく、広い面積や複雑な自由曲面でも効率よく点群データとして記録できます。金型、鋳造品、機械加工部品、自動車部品、大型設備など、測定箇所が多い対象でも作業時間を短縮しやすいことが特長です。取得したデータは、その場で形状確認や欠損チェックを行えるほか、メッシュ化、CADとの偏差比較、寸法検査、リバースエンジニアリングへ展開できます。高速スキャンによって現場での測定時間や設備停止時間を抑えられるため、試作評価、品質管理、保守点検など、スピードが求められる製造工程で有効です。

特長③ 非接触測定

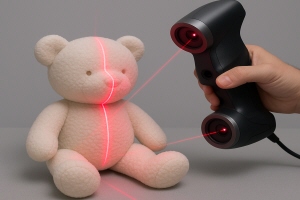

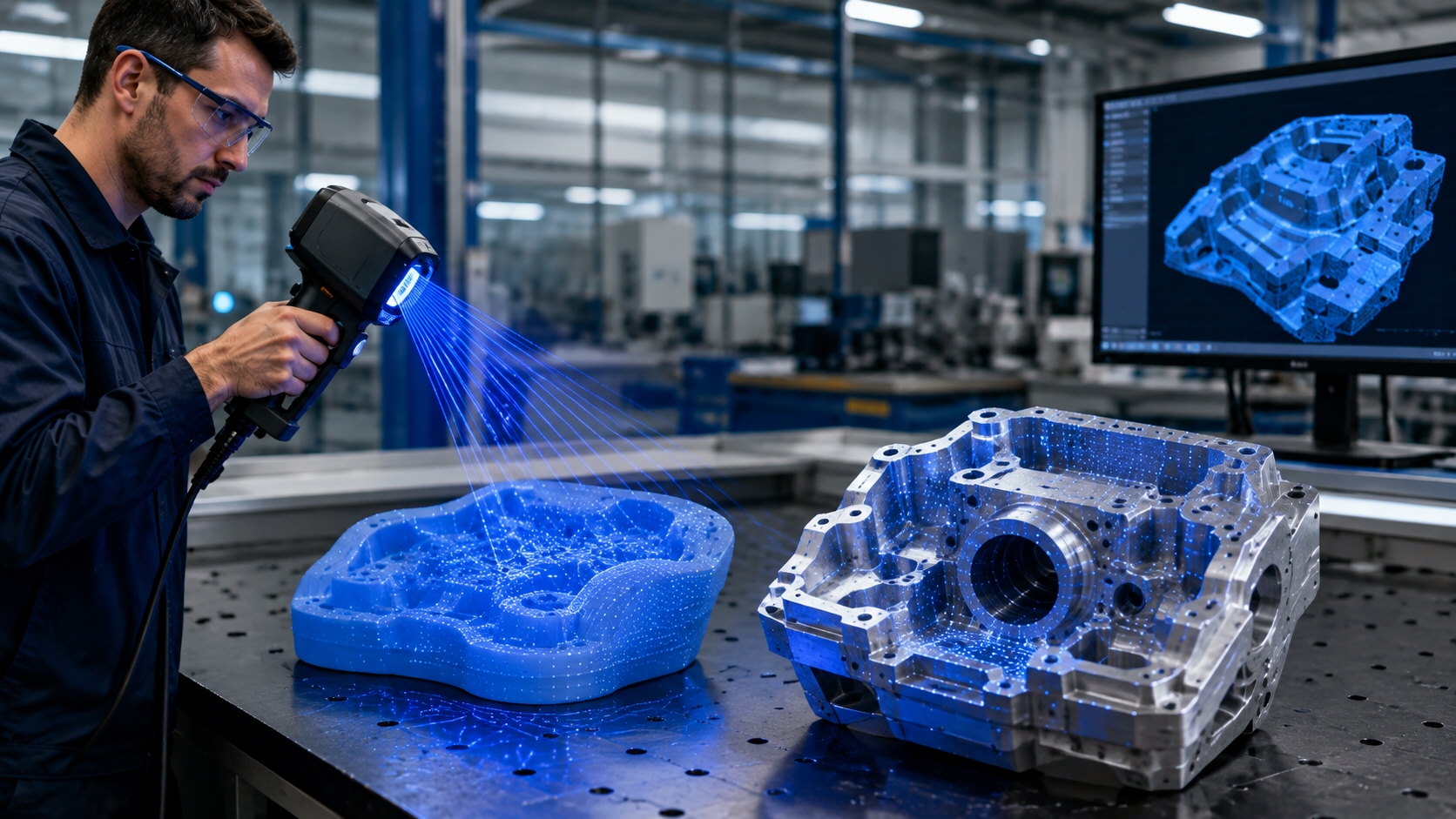

工業用レーザースキャンは、対象物に直接触れることなく、レーザー光を照射して表面形状を3次元データとして取得できる非接触測定技術です。接触式測定のように測定子を当てる必要がないため、柔らかい樹脂部品、薄肉部品、複雑な自由曲面、精密加工面など、接触による変形や傷を避けたい対象物にも適しています。また、金型、鋳造品、自動車部品、大型機械部品なども効率よく測定でき、広範囲の形状を点群データとして取得できます。取得したデータは、寸法検査、CADとの偏差比較、摩耗・変形解析、品質管理、リバースエンジニアリングなどに活用可能です。対象物を傷つけずに測定できるため、完成品や重要部品の検査、保守・修理前後の形状比較にも有効です。

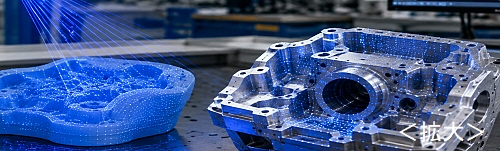

触れることなく計測できるため、柔らかい素材や精密部品でも変形や損傷を与えない。非破壊検査や品質保証に活用しやすい。

特長④ 3Dデータ化との連携に強い

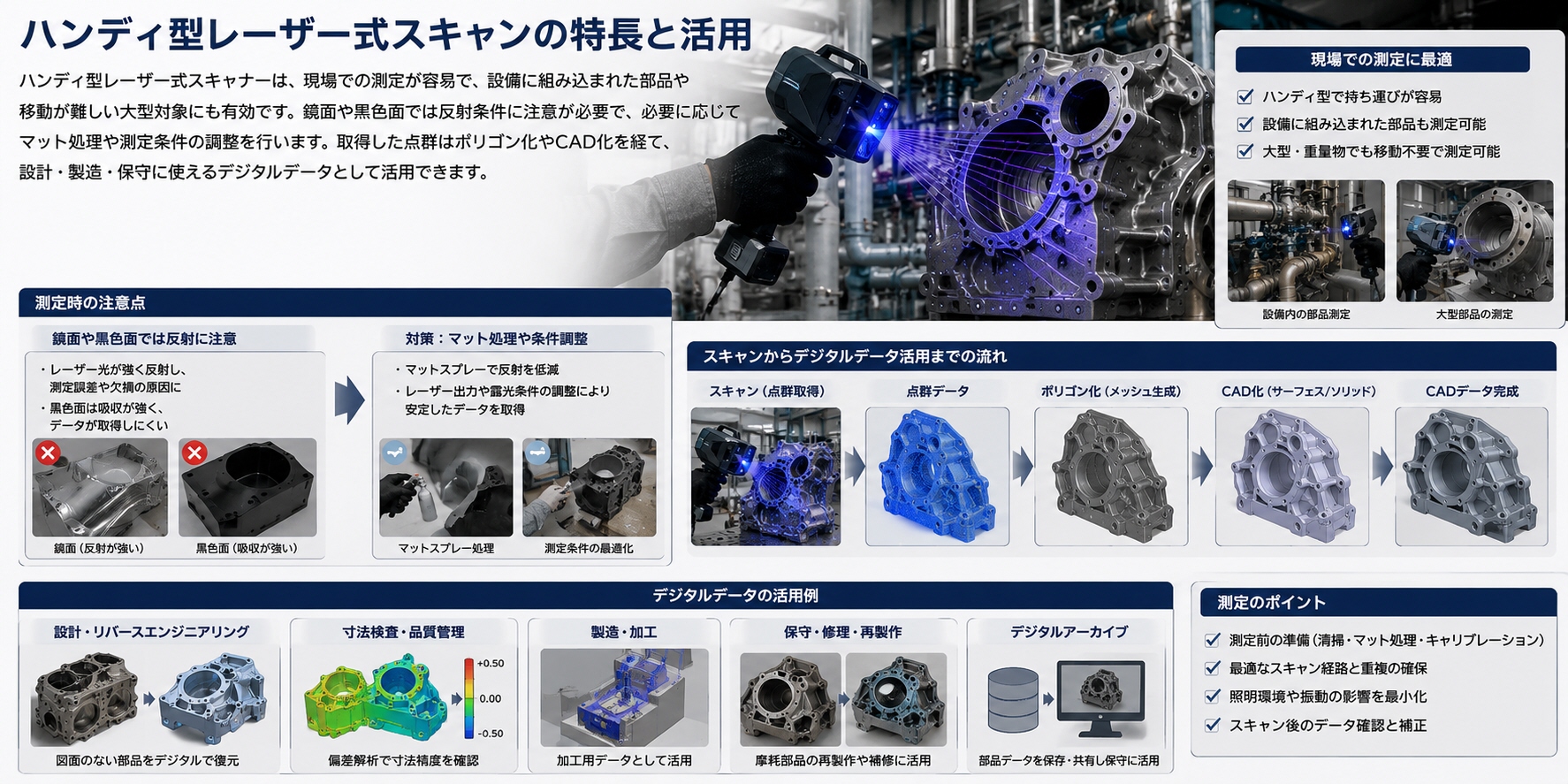

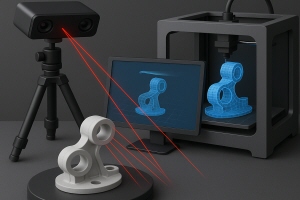

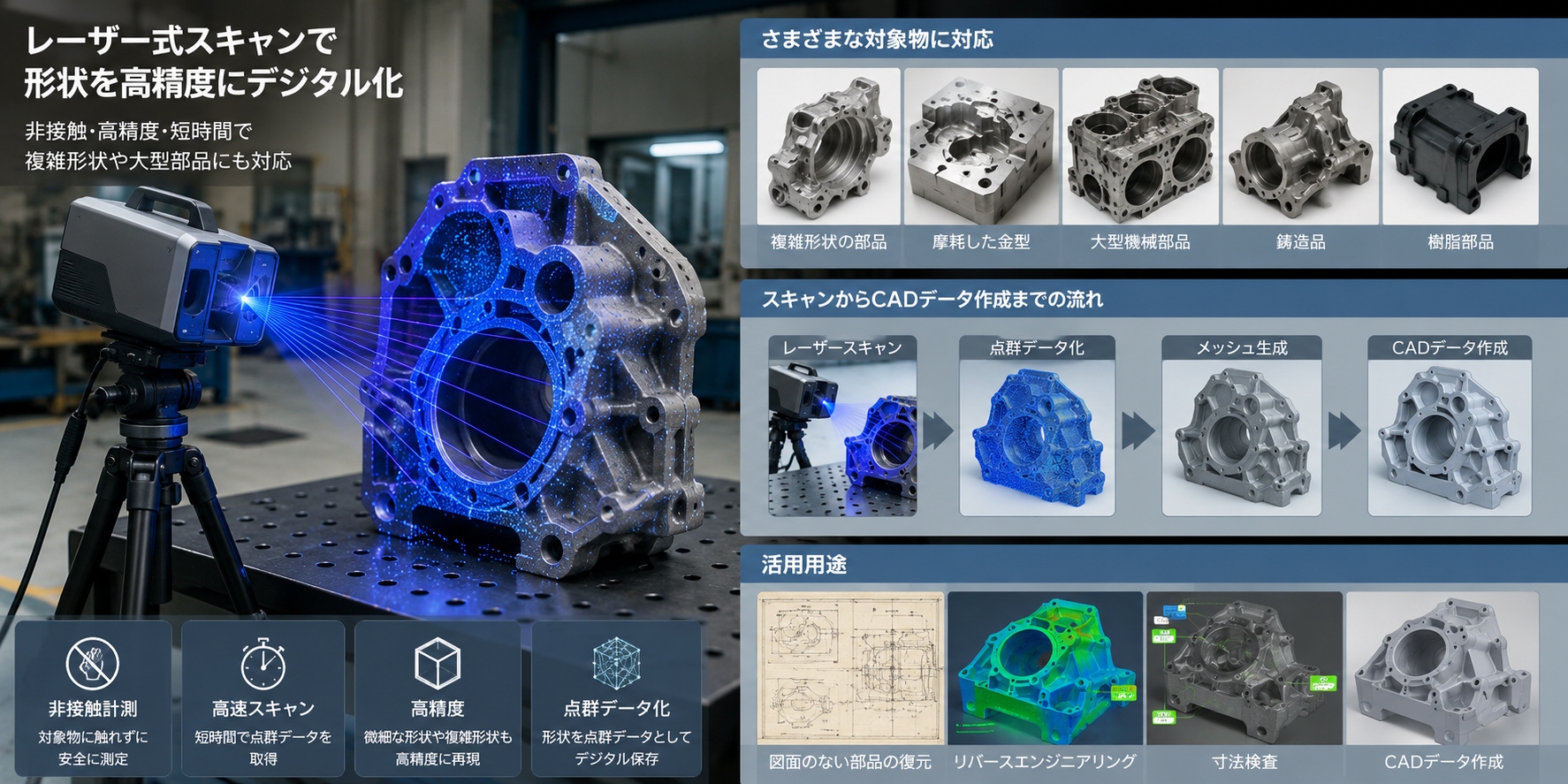

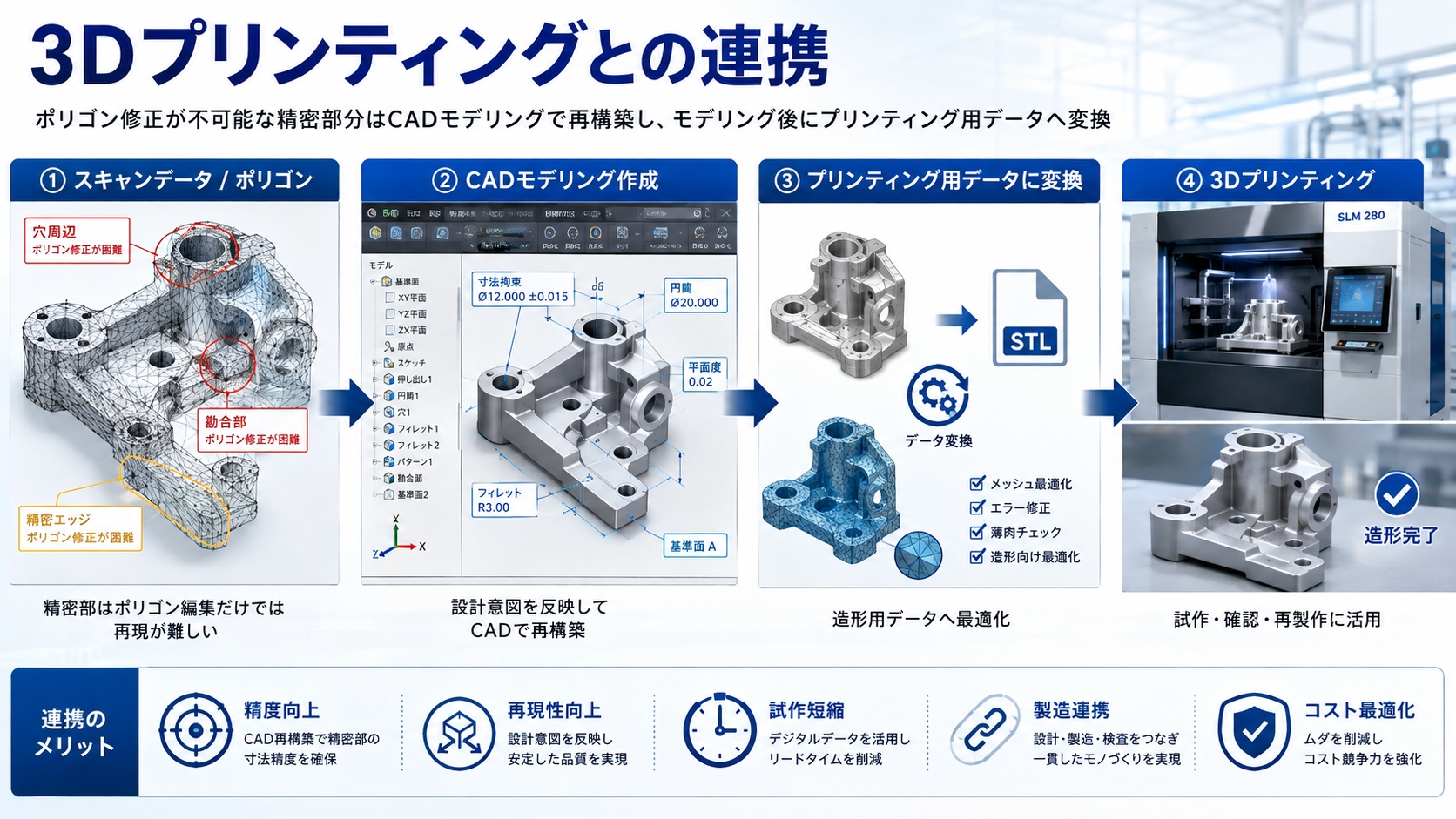

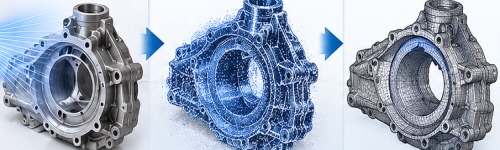

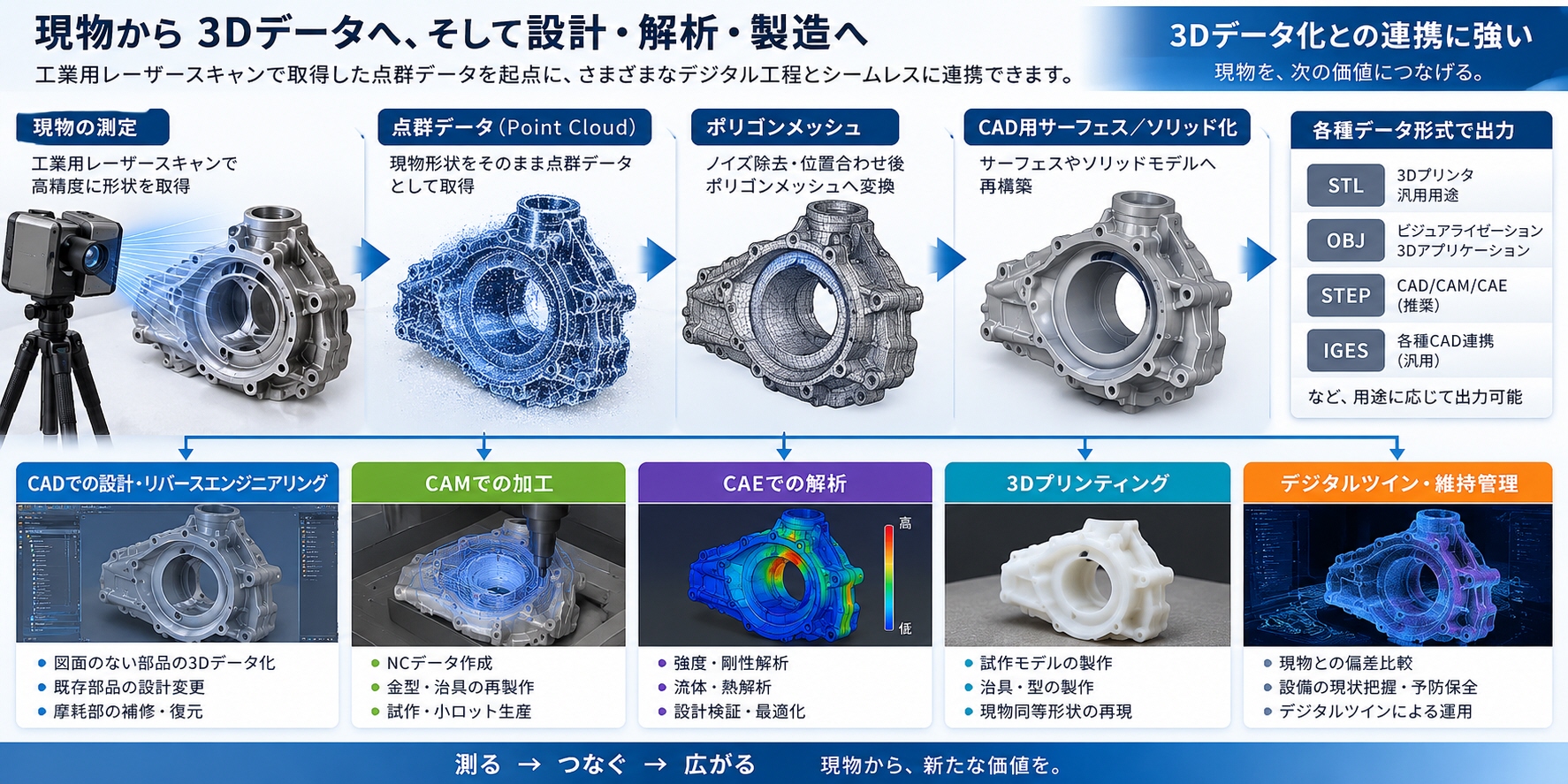

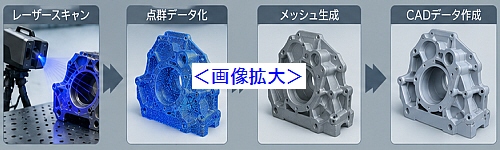

工業用レーザースキャンは、測定した現物形状をそのまま点群データとして取得できるため、3Dデータ化との連携に優れています。取得した点群は、ノイズ除去や位置合わせを行った後、ポリゴンメッシュへ変換し、さらにCAD用サーフェスやソリッドモデルへ再構築することが可能です。これにより、図面が残っていない金型や機械部品のリバースエンジニアリング、既存部品の設計変更、摩耗部の補修、CADデータとの偏差比較などに活用できます。また、STL、OBJ、STEP、IGESなど用途に応じた形式へ展開でき、CAD、CAM、CAE、3Dプリンタなどとの連携も容易です。現物から設計・解析・製造へつながるデジタル工程を構築しやすく、製品開発や保守業務の効率化に貢献します。

点群データ（Point Cloud）として取得 → CAD/CAMやCAE解析、リバースエンジニアリングに直接利用可能。デジタルツインや3Dプリンティングとの連携に強い。

特長⑤ 大型から微細まで対応

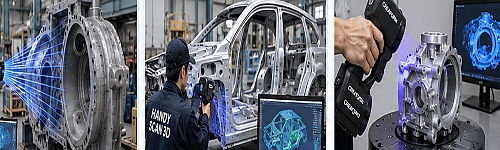

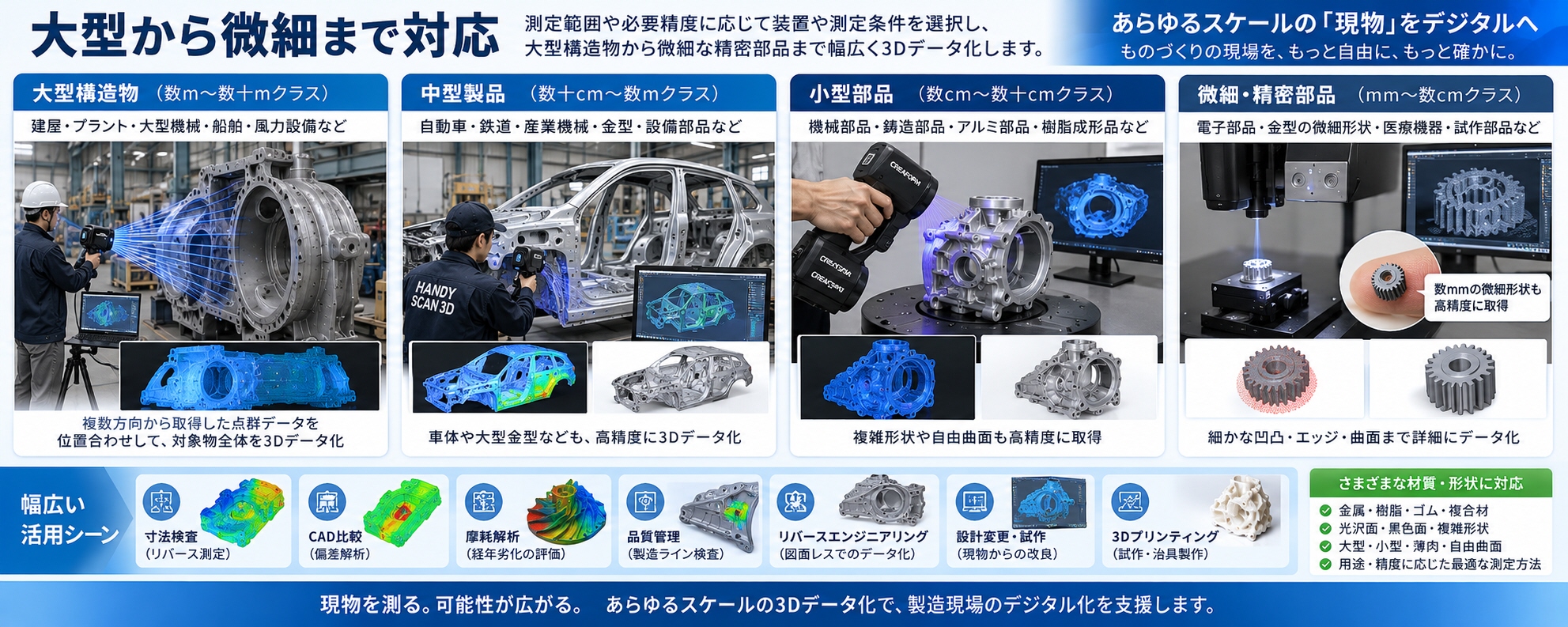

工業用レーザースキャンは、測定範囲や必要精度に応じて装置や測定条件を選択できるため、大型構造物から微細な精密部品まで幅広く対応できます。大型の金型、車体、産業機械、設備部品などでは、複数方向から取得した点群データを位置合わせして統合することで、対象物全体を3Dデータ化できます。一方、小型部品や細かな凹凸、エッジ、曲面などでは、高解像度のスキャナーを使用して形状を詳細に取得できます。対象物の大きさだけでなく、材質、表面状態、形状、要求精度に合わせて測定方法を最適化できる点が特長です。取得したデータは、寸法検査、CAD比較、摩耗解析、品質管理、リバースエンジニアリングなどに活用でき、多様な製造現場のデジタル化を支援します。

自動車・航空機の車体全体スキャンから、電子部品のような小型精密部品まで幅広く対応可能。工場の工程管理や製造ライン検査でも有効。
