3Dスキャンの基礎｜現物を高精度にデジタルデータ化する技術

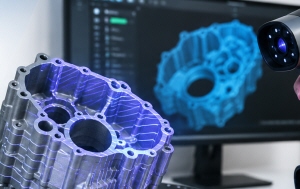

3Dスキャンとは、実物の形状を非接触または接触式の測定機器で読み取り、立体的なデジタルデータとして取得する技術です。製品、金型、機械部品、試作品、治具、文化財など、さまざまな対象物の形状を高精度に記録できるため、製造業を中心に幅広い分野で活用されています。
従来、現物から図面を作成する場合は、ノギスやマイクロメーターなどを使った手作業の測定が一般的でした。しかし、複雑な曲面形状や自由曲面、摩耗した部品、図面のない古い製品などは、手作業だけで正確に形状を把握することが困難です。3Dスキャンを使用することで、対象物全体の形状を短時間で取得し、点群データやポリゴンデータとして確認・解析することができます。＜点群データ＞ ＜ポリゴンデータ＞
3Dスキャンで取得できるデータ
3Dスキャンでは、対象物の表面形状を多数の点で取得し、「点群データ」として記録します。点群データは、X・Y・Zの座標情報を持った点の集合で、対象物の外形を立体的に再現するための基礎データです。
取得した点群データは、ノイズ除去や位置合わせなどの処理を行った後、三角形の面で構成される「ポリゴンデータ」へ変換されます。ポリゴンデータは、STL形式などで保存され、3Dプリンター用データ、形状確認、干渉チェック、外観検査などに利用されます。
さらに、必要に応じてポリゴンデータからサーフェスデータやソリッドデータを作成し、設計用の3D CADデータへ変換することも可能です。この工程はリバースエンジニアリングとも呼ばれ、図面のない部品の復元や既存製品の改良、金型修正、保守部品の再設計などに役立ちます。＜サーフェスデータ＞ ＜ソリッドデータ＞
3Dスキャンの主な方式
3Dスキャンには、対象物の大きさ、材質、必要精度、測定目的に応じて複数の方式があります。
光学式3Dスキャンは、対象物に光のパターンを投影し、その歪みをカメラで読み取ることで形状を取得する方式です。短時間で広い範囲を測定でき、工業部品や樹脂製品、金型、試作品などの形状データ採取に適しています。
レーザー式3Dスキャンは、レーザー光を対象物に照射し、反射光を利用して距離や形状を計測します。大型部品や機械設備、鋳物、構造物などの測定に利用されることが多く、複雑な形状の把握にも有効です。
工業用CTスキャンは、X線を利用して対象物の内部構造まで非破壊で確認できる方式です。外観形状だけでなく、内部欠陥、鋳巣、気泡、肉厚、内部流路などの確認が可能で、樹脂成形品、鋳造品、電子部品、複合材などの検査に活用されています。＜光学式3Dスキャン＞ ＜レーザー式3Dスキャン＞ ＜内部欠陥、鋳巣、気泡、肉厚、内部流路＞
3Dスキャンの活用分野
3Dスキャンは、製造業における形状データ採取、品質検査、リバースエンジニアリング、CADモデリング、3Dプリンター用データ作成など、幅広い用途で活用されています。
例えば、図面が存在しない古い機械部品を3Dスキャンすることで、現物形状をデジタル化し、CADデータや加工用データを作成できます。また、摩耗した金型や部品を測定し、元の設計形状との差分を確認することで、補修や再製作の判断材料にすることができます。
さらに、製品開発の現場では、試作品や手作りモデルを3Dスキャンして設計データへ反映することで、開発期間の短縮や設計品質の向上につながります。複雑な自由曲面を持つ部品でも、形状を正確に取得できるため、自動車部品、航空機部品、医療器具、家電製品、工業デザインなど多くの分野で利用されています。＜CADモデリング＞ ＜自由曲面＞
3Dスキャンのメリット
3Dスキャンの大きなメリットは、複雑な形状を短時間で高密度に取得できることです。手作業では測定が難しい曲面や凹凸、細かな形状も、点群データとして広範囲に記録できます。
また、非接触で測定できる方式では、対象物を傷つけることなく形状を取得できます。柔らかい素材、変形しやすい製品、貴重な文化財、試作品などにも対応しやすい点が特長です。
取得した3Dデータは、形状確認だけでなく、CAD化、3Dプリンター出力、寸法検査、偏差解析、シミュレーション、保守部品の再製作など、さまざまな工程に活用できます。現物をデジタル化することで、製造・設計・検査の効率化を実現できます。＜貴重な文化財＞ ＜保守部品の再製作＞
3Dスキャンを行う際の注意点
3Dスキャンは便利な技術ですが、対象物の材質や表面状態によっては測定が難しい場合があります。鏡面仕上げ、透明素材、黒色光沢品などは光を反射・吸収しやすく、正確なデータ取得が困難になることがあります。その場合は、専用のマットスプレーを使用したり、測定条件を調整したりする必要があります。
また、3Dスキャンで取得したデータは、そのまま設計用CADデータとして使用できるとは限りません。点群データやポリゴンデータは形状を記録するためのデータであり、設計意図や寸法公差、基準面、穴位置、円筒軸などの情報は含まれていません。そのため、製造や設計に使用する場合は、目的に応じたCADモデリングやデータ修正が重要になります。

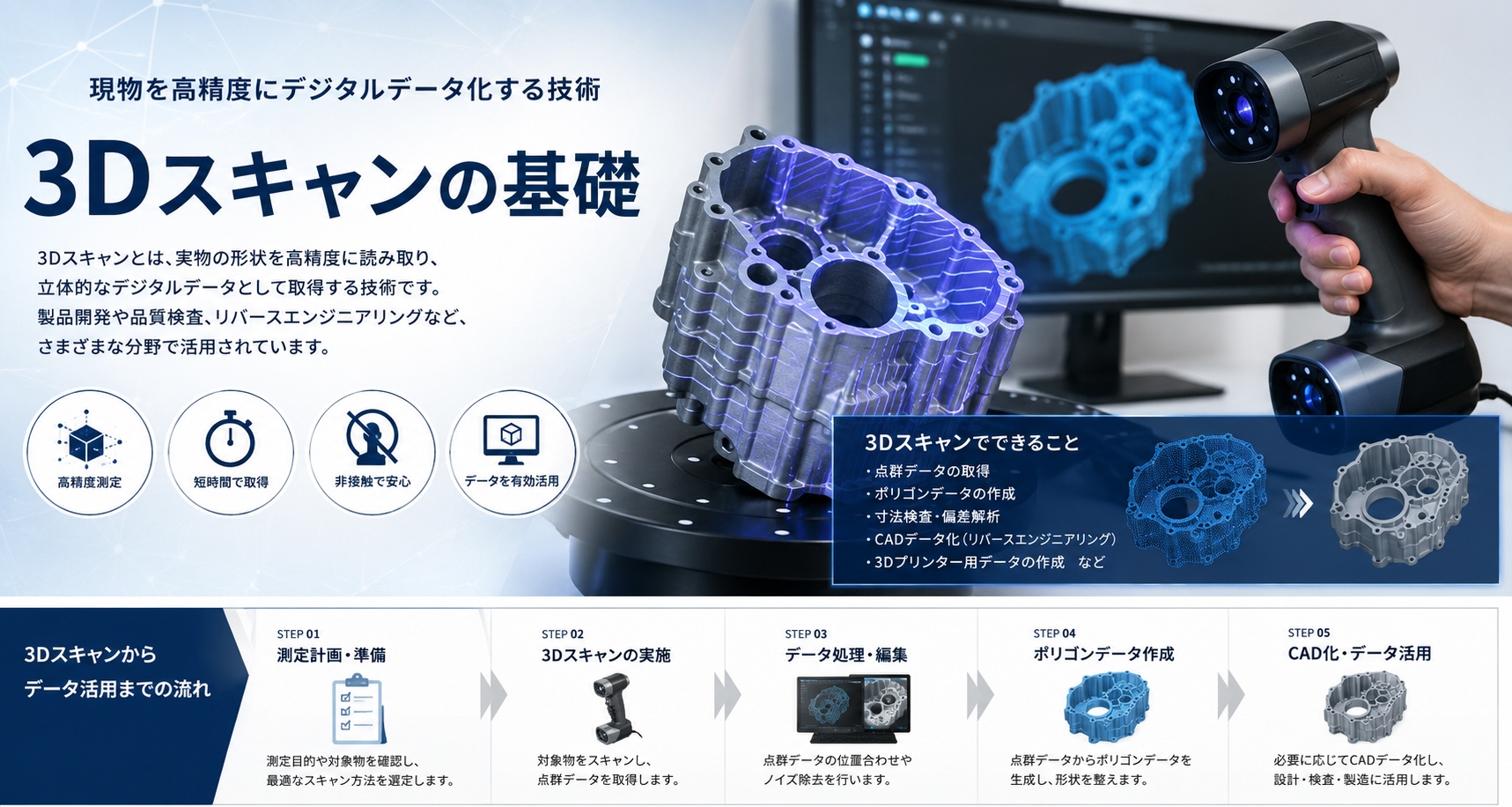

3DスキャンからCAD化までの流れ
一般的な3Dスキャンの流れは、対象物の確認から始まります。測定目的、必要精度、データ形式、使用用途を整理したうえで、対象物に適したスキャン方式を選定します。
次に、対象物を3Dスキャンし、点群データを取得します。複数方向から測定したデータを位置合わせし、不要なノイズを除去して形状を整えます。その後、点群データからポリゴンデータを作成し、必要に応じて穴埋め、メッシュ修正、平滑化などを行います。
CAD化が必要な場合は、ポリゴンデータを基にサーフェスモデルやソリッドモデルを作成します。平面、円筒、フィレット、テーパ、基準軸などを再構築し、設計・加工・検査に使用できる3D CADデータへ仕上げます。
まとめ
3Dスキャンは、現物の形状を高精度にデジタルデータ化するための重要な技術です。点群データやポリゴンデータを活用することで、図面のない部品の復元、金型や製品の検査、試作品のCAD化、リバースエンジニアリング、3Dプリンター用データ作成など、さまざまな用途に対応できます。
製造現場では、現物の正確な形状把握が品質向上や開発効率化につながります。3Dスキャンを活用することで、従来の測定作業では難しかった複雑形状のデータ化が可能となり、設計・製造・検査の各工程をより効率的に進めることができます。
 |
