チャッキバルブの形状データ採取

24/06/27

効率向上の開発の３Dデータを現物のCTスキャンデータを利用例

現物のCTスキャンから外部・内部の３次元CAD作成

チャッキバルブ（逆止弁）は、流体を一方向だけに流し、逆流を防止するためのバルブです。ポンプや配管設備、空圧・油圧装置などで広く使用され、設備の保護や安定運転に重要な役割を持ちます。

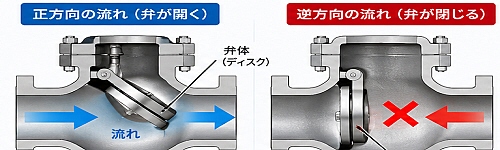

流体が正方向に流れると、内部のディスクやボールなどが押されて弁が開きます。反対方向から圧力がかかると、弁体が弁座へ戻って流路を閉じ、逆流を防ぎます。外部から操作するハンドルや電動機構を必要とせず、流体の圧力差によって自動的に開閉するのが特徴です。

代表的な種類には、ディスクが回転するスイング式、上下に動くリフト式、ボールを使用するボール式、コンパクトなウェハ式などがあります。用途や流量、圧力、設置方向に応じて適切な方式を選定します。

主な用途は、ポンプ停止時の逆流防止、配管内圧力の保持、機器への逆流による損傷防止などです。水処理設備、化学プラント、空調設備、食品機械、一般産業機械など幅広い分野で利用されています。

3Dスキャンやリバースエンジニアリングでは、チャッキバルブの本体形状、フランジ、弁体、弁座、内部流路、ボルト穴位置などを測定してCAD化し、廃番部品の再製作や保守部品の設計、摩耗・変形の確認に活用できます。

◆ボディ：バルブの外殻部分。通常、金属やプラスチックで作られています。

◆ディスク：流体の流れを制御するための可動部品。流体が順方向に流れると開き、逆流すると閉じます。

◆シート：ディスクが閉じる際に接触する部分。シートにより、逆流を防ぎます。

◆スイングチャッキバルブ：ディスクがスイング（揺動）するタイプ。大きな口径に適しており、低圧力でも動作します。

◆リフトチャッキバルブ：流体の圧力によってディスクが上下に動くタイプ。高圧に適しています。

◆ボールチャッキバルブ：ボールが流体の流れを制御するタイプ。一般に小口径で使用されます。

◆ダイヤフラムチャッキバルブ：ダイヤフラム（膜）が流体の流れを制御するタイプ。食品や医療分野で使用されます。

◆配管システム：家庭や工業の配管システムで逆流を防ぐために使用。

◆ポンプシステム：ポンプの保護や効率向上のために使用。

◆水処理プラント：汚水処理や飲料水供給システムで使用。

◆空調設備：冷媒や水の逆流を防ぐために使用。

◆逆流を防ぐことにより、システムの損傷を防ぐ。

◆流体の流れが止まった場合、自動的に動作するため、手動操作が不要。

◆シンプルな構造であり、信頼性が高い。

◆一方向にのみ流れるため、流れの方向が変わる場合には適さない。

◆メンテナンスが必要な場合があり、定期的な点検が推奨される。

チャッキバルブは、その簡単な構造と高い信頼性から、多くの場面で広く利用されています。使用する際は、適切な種類とサイズを選ぶことが重要です。
