3Dスキャニングとモデリング

「3Dスキャニングとモデリング」について、概要と流れをわかりやすくご説明します。
3Dスキャニングとモデリング

🔧 3Dスキャニングとモデリングとは？

  • 3Dスキャニング：実物の形状をスキャンして、デジタルデータ（3Dデータ）として取得する技術。主に点群データ（Point Cloud）やメッシュデータとして出力されます。

  • 3Dモデリング：スキャンデータを元に、CADソフトなどで編集・修正・再設計して、最終的な3Dモデル（ソリッドデータなど）に仕上げる工程。

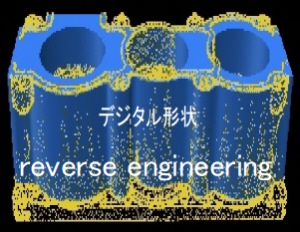

リバーエンジニアリングのモデリング

🧭 流れ（一般的な工程）

① スキャニング:3Dスキャナー（レーザー式・構造光式など）で実物を読み取る

② データ処理:点群やメッシュデータを整理（ノイズ除去、穴埋め、整形など）

③ モデリング:スキャンデータをもとにCADで再構築（ソリッド化、寸法調整など）

④ 出力・活用:3Dプリント、リバースエンジニアリング、解析、図面化などに活用

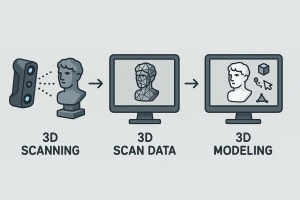

3Dスキャニングとモデリングの流れイメージ

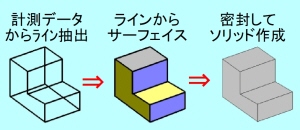

🧭 リバースCADモデリング方法例

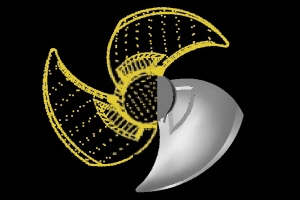

１枚の羽根を回転モデリング

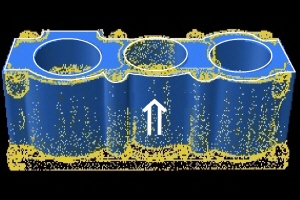

輪郭のスケッチ線で押出し面作成

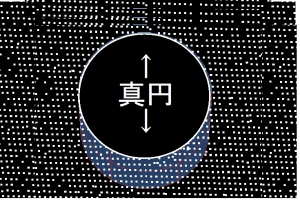

歪んだ円を真円で作り直し

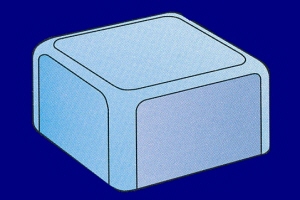

点群で乱れた角を数値的フィレット作成

🧰 使用される機器やソフト

  • スキャナー：Artec Eva, FARO, Creaform, ZEISSなど

  • ソフトウェア：

    • スキャン編集：Geomagic, Artec Studio, MeshLab

    • CADモデリング：SolidWorks, Fusion360, Siemens NX

光学式スキャナー　＜詳細＞

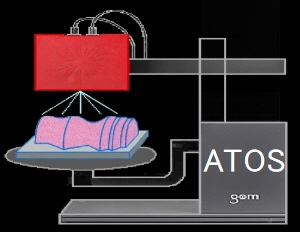

ATOSスキャナー

レーザー式スキャナー ＜詳細＞

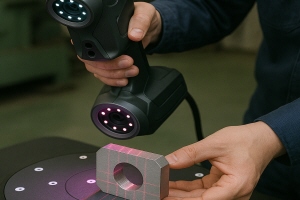

レーザー式スキャナー

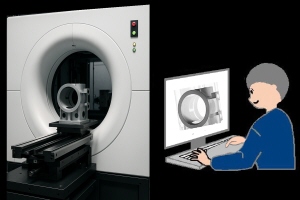

CT式スキャナー  ＜詳細＞
CT式スキャナー

📌 主な用途

  • 製品のリバースエンジニアリング

  • 文化財や遺跡のデジタル保存

  • 試作部品のデータ化

  • 医療分野（義手・義足のデザインなど）

製品のリバースエンジニアリング

💴 試作部品のデータ化の行程例

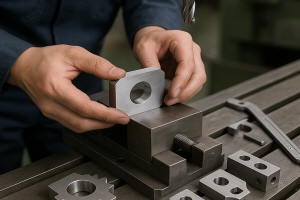

①試作部品

②３ｄスキャニング

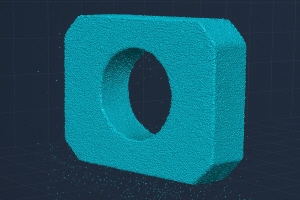

③点群編集

④ポリゴン編集

⑤リバーエンジニアリングのモデリング

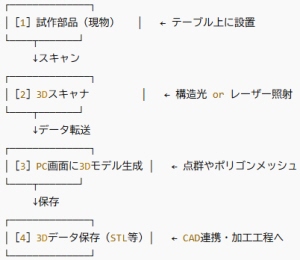

行程図
試作部品のデータ化行程例

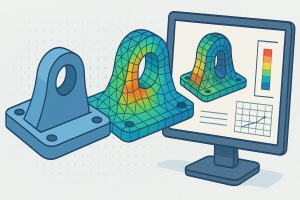

解析などに利用されます。

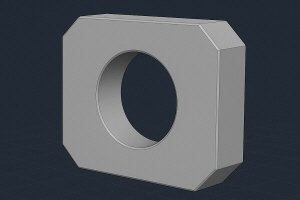

試作部品のデータ化

💴 サービス利用料（スキャン代行）

＜参考料金＞

一点（小〜中サイズ）単位のスキャン

  • サイズ別価格体系があり

    • S（100×100×100mm未満）: ¥20,000

    • M（200×200×150mm未満）: ¥25,000

    • L（300×300×150mm未満）: ¥30,000

    • LL（600×600×600mm未満）: ¥35,000
      ※難易度に応じて変動あり

  • 金型や工業製品向けに

    • 基本スキャン：¥30,000～（3時間程度）

    • 点群や簡易IGES化：同額（6時間）

    • 追加加工（リバースCAD化）：¥6,000／時間～
